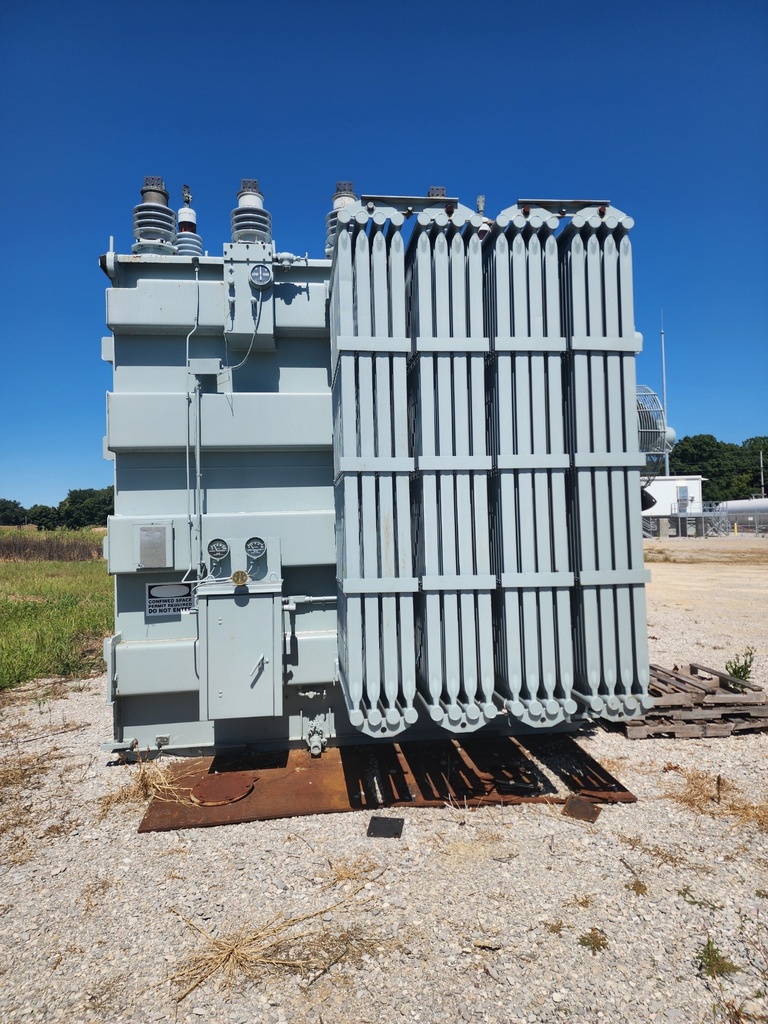

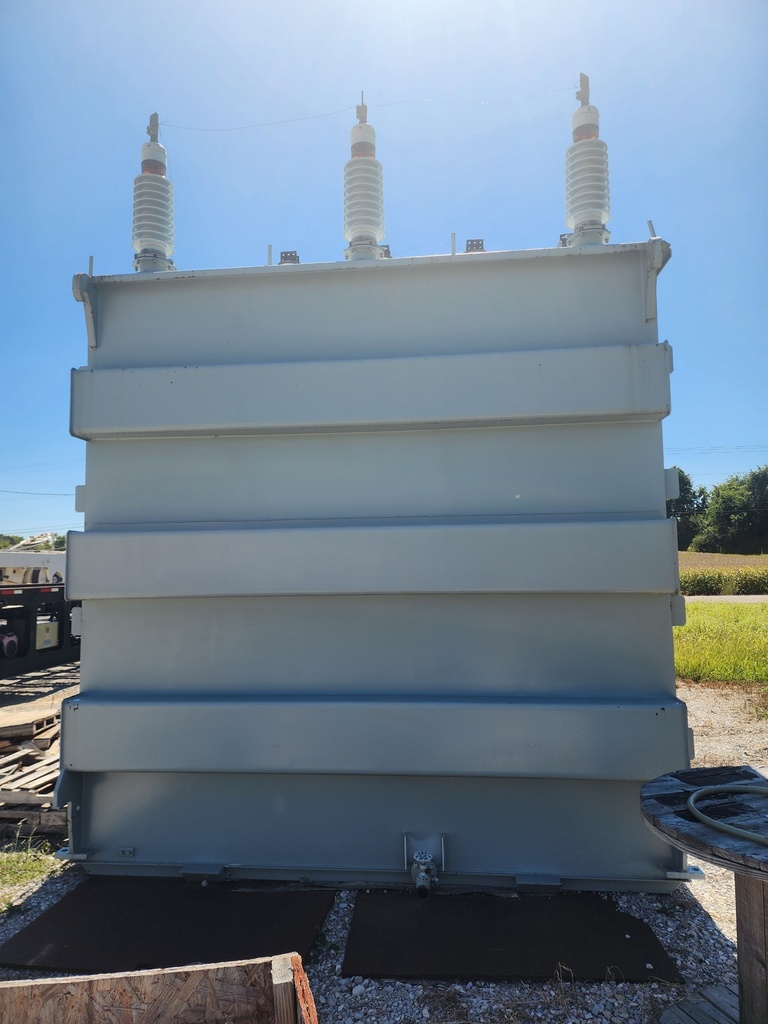

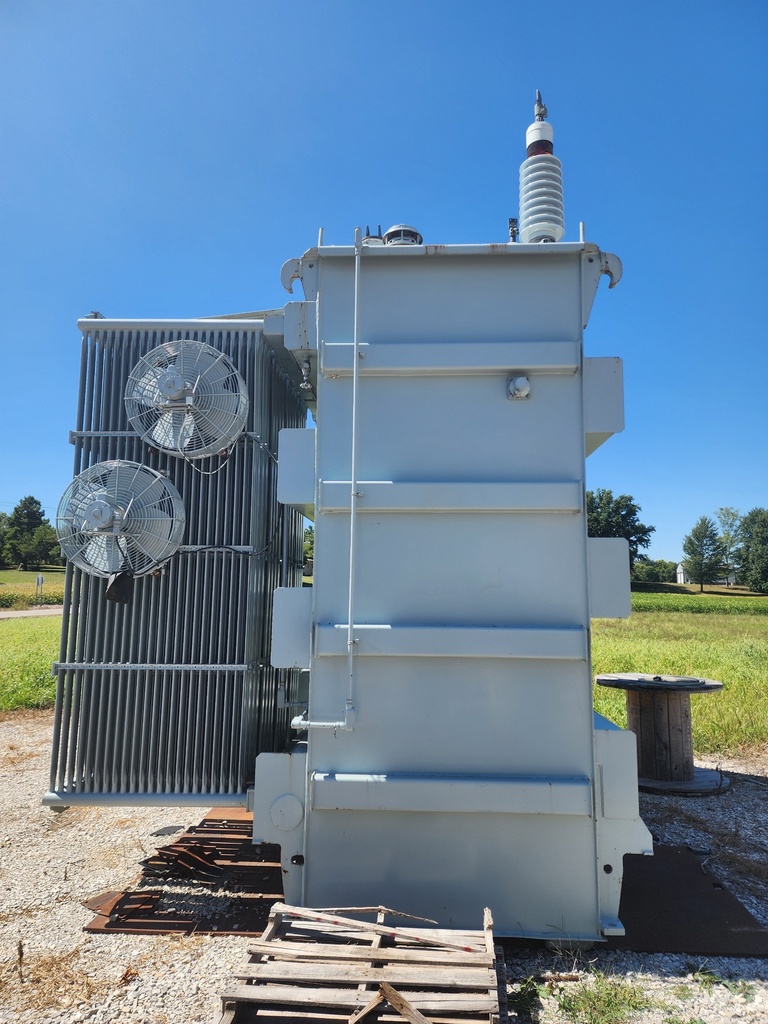

15 MVA 67000D - 4160Y x 12470Y General Electric Substation Transformer
Product Number:
046847
Full Product Description
ONE (1) 15/20/22.4 MVA GE SUBSTATION TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FA/FA, 55/65 DEGREE C RISE, 6.83% IMPEDANCE,
ALL COPPER WINDINGS, OIL FILLED, TOP-TOP BUSHINGS
HIGH VOLTAGE: 67000 DELTA BIL: 350 KV
LOW VOLTAGE: 12470 WYE BIL: 110 KV
LOW VOLTAGE: 4160 WYE BIL: 75 KV
TAPS: 70600-68800-67000-65200-63400
TOTAL WEIGHT: 103,100 LBS.
CORE & COILS: 57,100 LBS.
TANK & FIT.: 17,700 LBS.
OIL: 28,300 LBS. (3800 GAL)
SHIPPING DIMS: TBD
