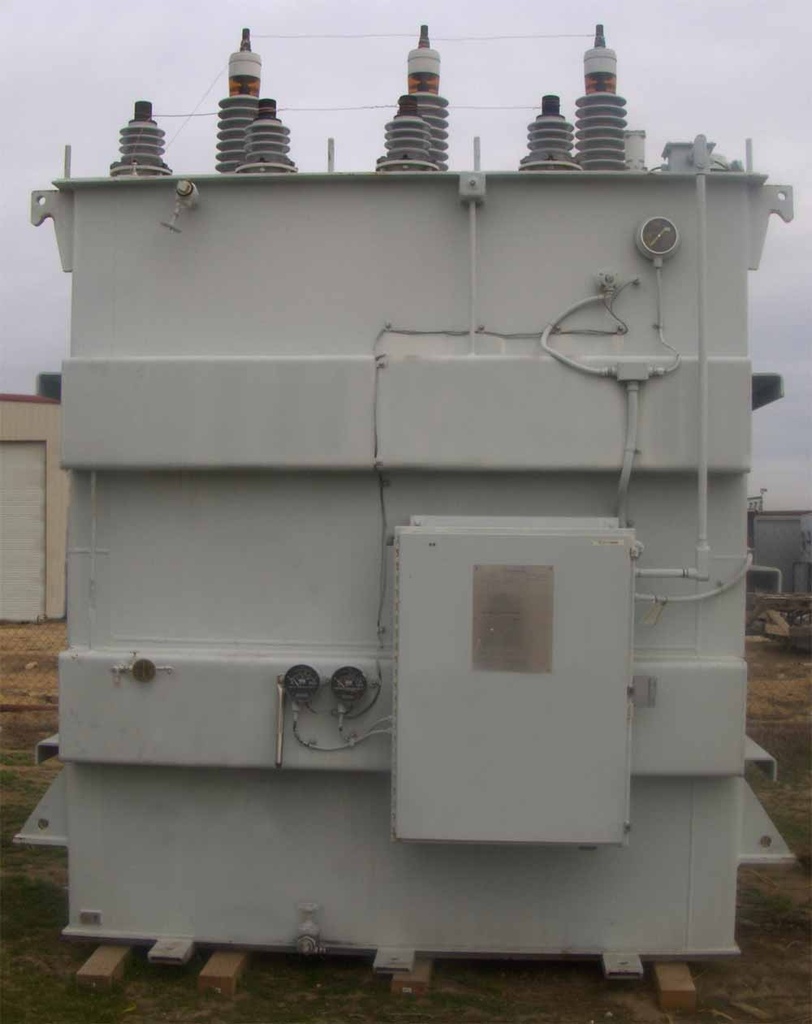

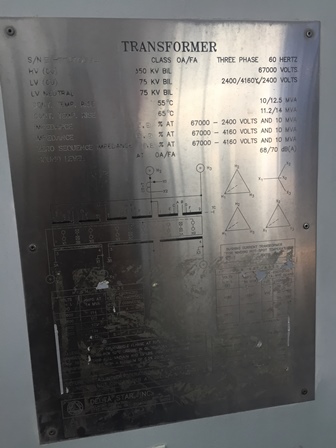

10000/14000 KVA, Pri 67000 D, Sec 2400/4160Y/2400, DELTA STAR, COPPER,
UNUSED SUBSTATION TRANSFORMER
Product Number:
046823
Full Product Description
JVT-3651:
ONE (1) UNUSED 10/11.2/12.5/14 MVA DELTA STAR SUBSTATION TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FA, 55/65 DEGREE C RISE, 6.8/6.9% IMPEDANCE, COPPER
WINDINGS
HIGH VOLTAGE: 67000 DELTA BIL: 350 KV
LOW VOLTAGE: 2400 DELTA BIL: 75 KV
LOW VOLTAGE: 4160 WYE BIL: 75 KV
TAPS: 70600-68800-67000-65200-63400
TOTAL WEIGHT: 75,500 LBS.
CORE & COILS: 36,400 LBS.
TANK & FIT.: 19,150 LBS.
OIL: 19,950 LBS.
ONE (1) UNUSED 10/11.2/12.5/14 MVA DELTA STAR SUBSTATION TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FA, 55/65 DEGREE C RISE, 6.8/6.9% IMPEDANCE, COPPER
WINDINGS
HIGH VOLTAGE: 67000 DELTA BIL: 350 KV
LOW VOLTAGE: 2400 DELTA BIL: 75 KV
LOW VOLTAGE: 4160 WYE BIL: 75 KV
TAPS: 70600-68800-67000-65200-63400
TOTAL WEIGHT: 75,500 LBS.
CORE & COILS: 36,400 LBS.
TANK & FIT.: 19,150 LBS.
OIL: 19,950 LBS.
