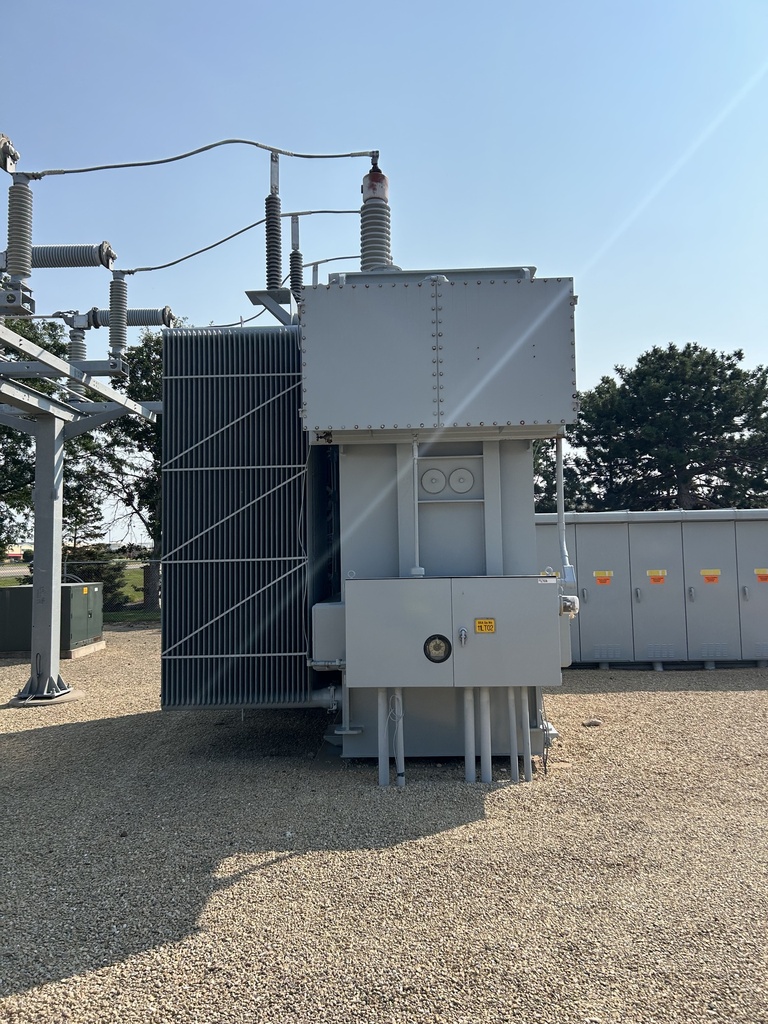

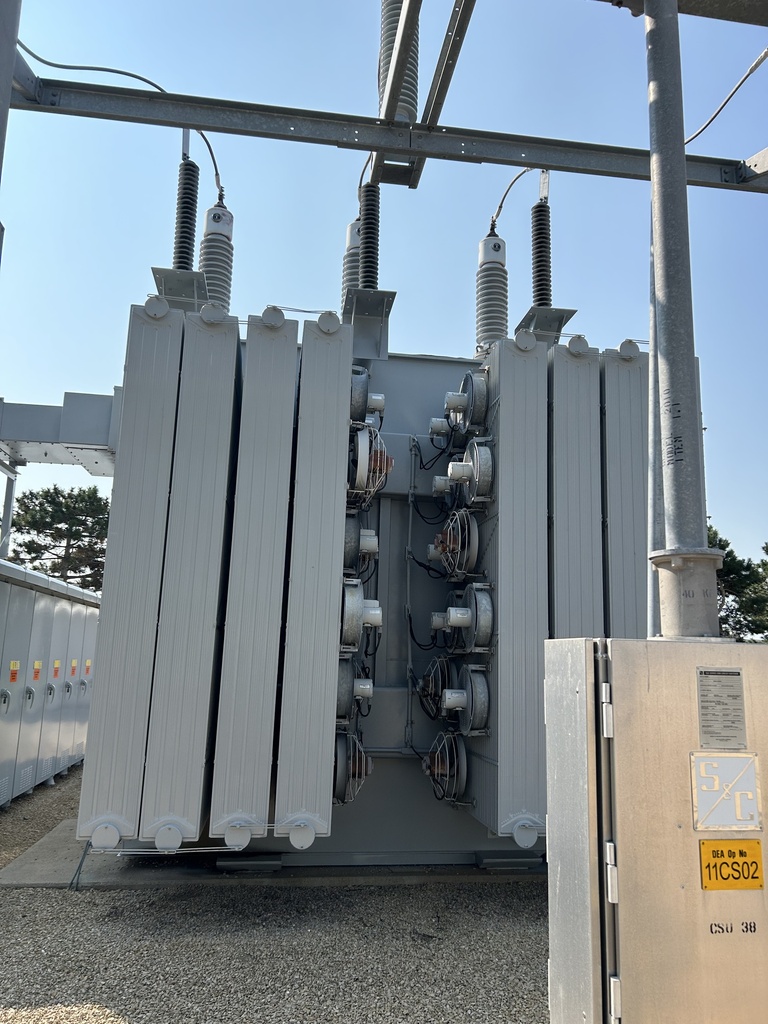

25MVA 67000D x 118000D - 12470Y McGraw-Edison LTC Substation Transformer
Substation Transformer
Product Number:
046459
Full Product Description
JVT-3934
One (1) 25/28/33.33/37.33/41.6/46.6 MVA McGraw-Edison Dual Primary LTC Substation Transformer
3 ph, 60 Hz, OA/FA/FA, 55/65 Deg C Rise, Dual Primary, LTC,
All Copper Windings, 7.9% Impedance, Liquid Level Gauge,
Liquid Temp Gauge, Vacuum Pressure Gauge, Pressure Release Valve,
Drain & Sample Valve, Top-Side Bushings

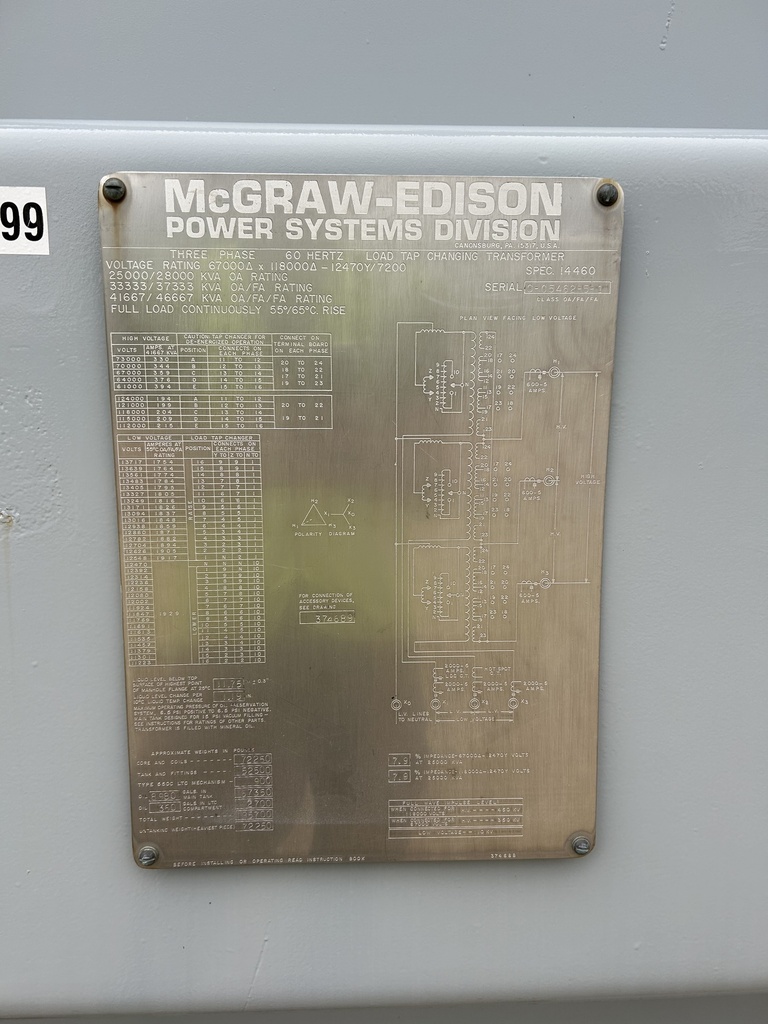

HV1: 69000 Delta BIL: 350 KV
HV2: 118000 Delta BIL: 450 KV
LV: 12470 Wye BIL: 110 KV
HV1 Taps: 73000-70000-67000-64000-61000
HV2 Taps: 124000-121000-118000-115000-112000
LV Taps: +/- 0.625% in 32 steps
CORE & COIL WEIGHT 72250 lb
TANK & FITTINGS WEIGHT 52500 lb
FLUID WEIGHT 70050 lb
FLUID GALLONS 9340 gal (US)
TOTAL WEIGHT 194800 lb
Shipping Weight less Oil and Accessories 105,700 LBS.
Shipping Dimensions: 198"H X 233"L X 104"D
