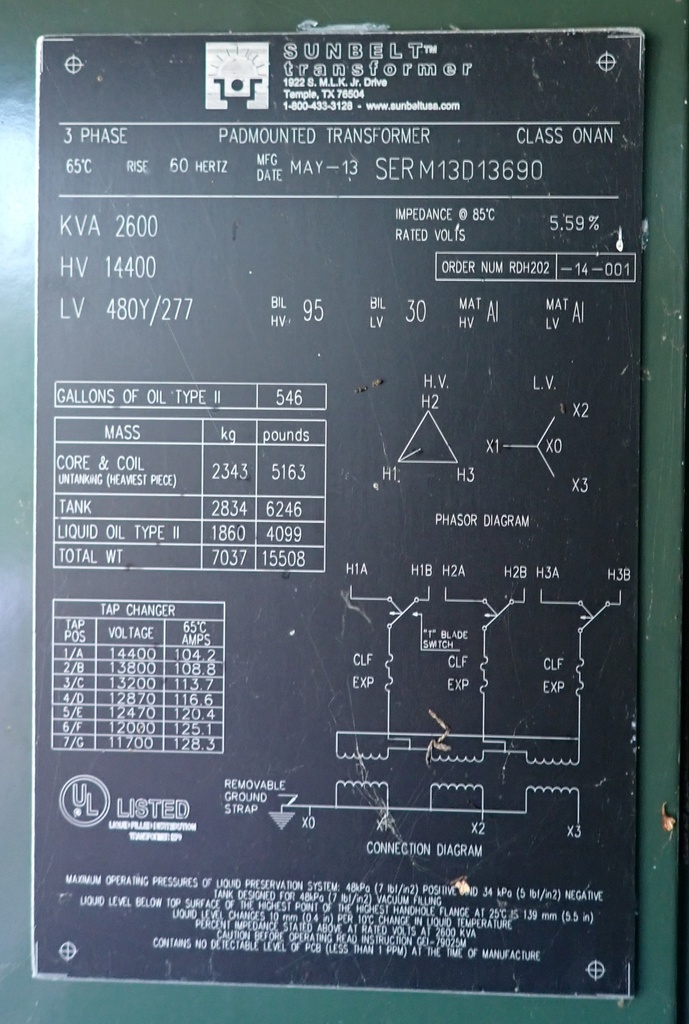

2600 KVA 14400 D 480Y/277, Sunbelt Pad-Mount Transformer, DF/LF
Pad-Mount Transformer
Product Number:
046209
Full Product Description
2600 KVA Sunbelt Pad-mount transformer, 60hz, Class ONAN

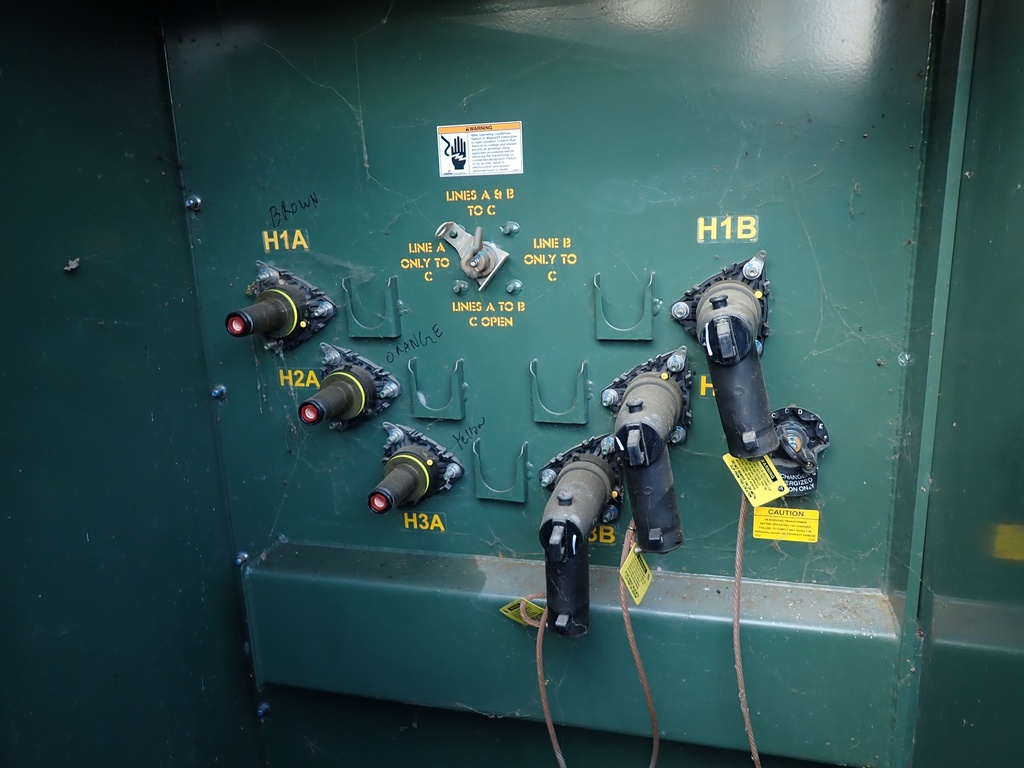

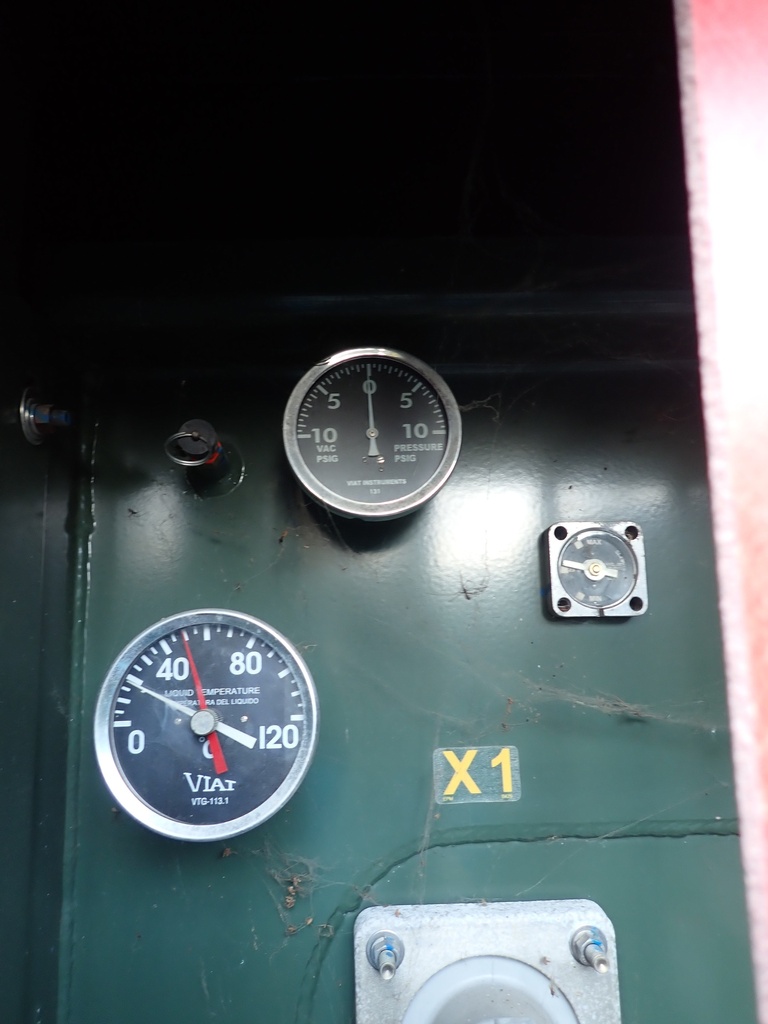

All Aluminmum Windings, Dead Front, Loop Feed, Liquid Temp Gauge
Liquid Level Gauge, Vacuum Pressure Gauge, Drain and Sample Valve
Tap Changer, 5.59 % Imp
HV: 14400 Delta 95kV BIL
LV: 480/277 Wye 30kV BIL
Taps: 14400-13800-13200-12870-12470-12000-11700
Total Weight: 15508 lbs
Core & Coils: 5163 lbs
Tank & Fittings: 6246 lbs
Liquid (Oil): 4099 lbs (546 Gal)
85"H x 86"L x 95" W
