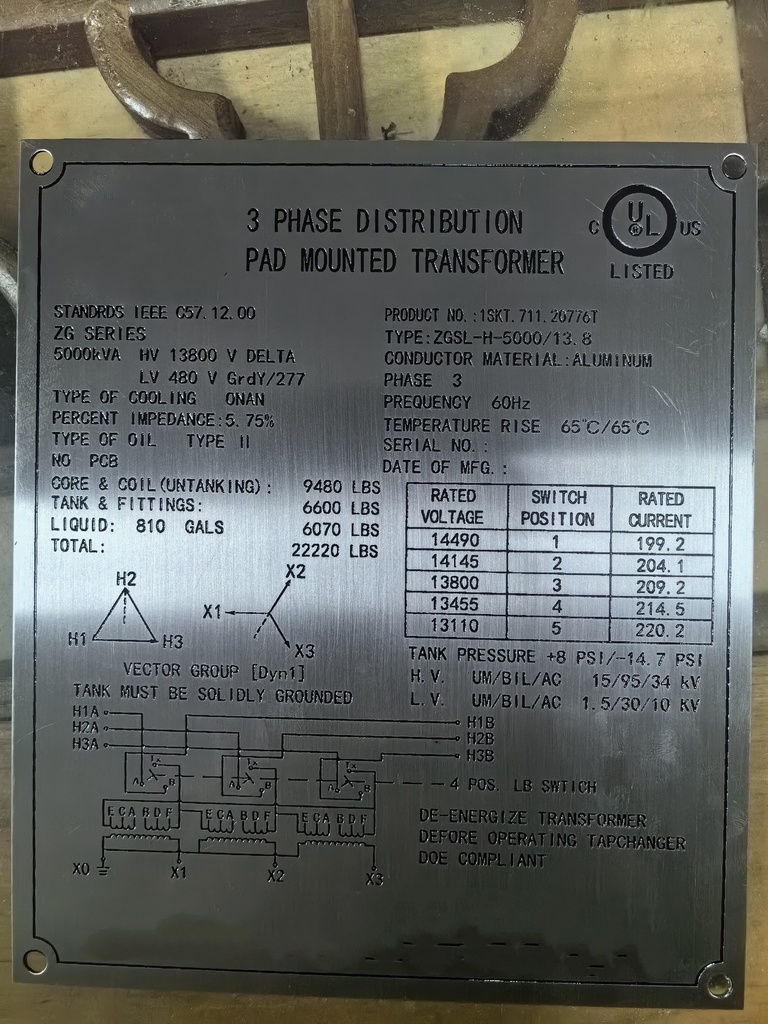

5000 KVA 13800 D - 480GRDY Distribution Padmount Transformer
Product Number:
046061
Full Product Description
KVA: 5000 KVA
Phase: 3
HERTZ: 60
CLASS: ONAN
TEMPERATURE RISE: 65 °C
IMPEDANCE: 5.75
Primary - First: 13800 V
Primary - First Vector: Delta
Primary - First BIL: 95 kV
Secondary - First: 480 V
Secondary - First Vector: Wye
Secondary - First BIL: 30 kV
HV Bushing Application: Dead Front
HV Bushing Configuration: Loop Feed
TAPS: 14490-14145-13800-13455-13110
CORE & COIL WEIGHT: 9480 lb
TANK & FITTINGS WEIGHT: 6600 lb
FLUID WEIGHT: 6070 lb
FLUID GALLONS: 810 gal (US)
TOTAL WEIGHT: 22220 lb
FLUID TYPE: Mineral Oil
Phase: 3
HERTZ: 60
CLASS: ONAN
TEMPERATURE RISE: 65 °C
IMPEDANCE: 5.75
Primary - First: 13800 V
Primary - First Vector: Delta
Primary - First BIL: 95 kV
Secondary - First: 480 V
Secondary - First Vector: Wye
Secondary - First BIL: 30 kV
HV Bushing Application: Dead Front
HV Bushing Configuration: Loop Feed
TAPS: 14490-14145-13800-13455-13110
CORE & COIL WEIGHT: 9480 lb
TANK & FITTINGS WEIGHT: 6600 lb
FLUID WEIGHT: 6070 lb
FLUID GALLONS: 810 gal (US)
TOTAL WEIGHT: 22220 lb
FLUID TYPE: Mineral Oil
