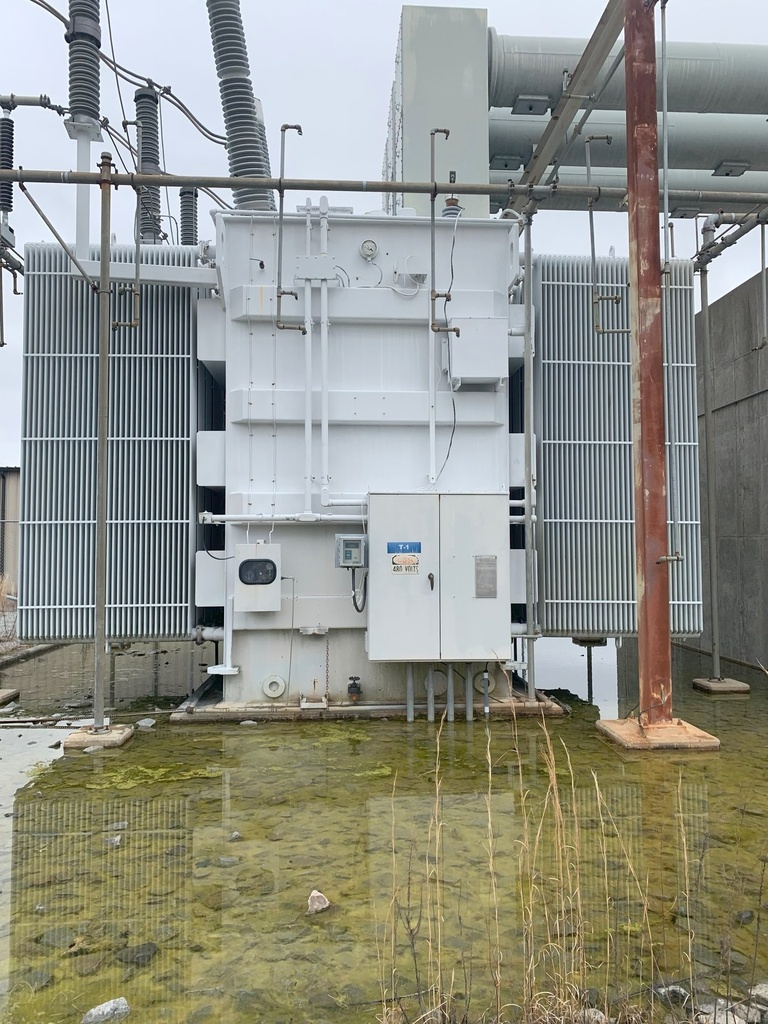

111000/185000 KVA, Pri 230000GRDY/132791, Sec 13200 D, ABB, COPPER:1
GENERATOR STEP-UP TRANSFORMER
Product Number:
044260
Full Product Description
ONE (1) 111000/148000/185000 KVA ABB GENERATOR STEP-UP TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FA/FA, 65 DEG. C RISE, COPPER WINDINGS, 3 X 192 KV
SURGE ARRESTERS, 6 X 10000:5 LV MRCT'S C400, 1 X 600:5 HV NEUTRAL
MRCT C400, MECHANICAL RELIEF DEVICE WITH CONTACTS, SUDDEN PRESSURE
RELAY, LIQUID PRESSURE RELAY WITH CONTACTS, LIQUID TEMPERATURE
INDICATOR WITH CONTACTS, LIQUID LEVEL GAUGE WITH CONTACTS, FILTER
PRESS CONNECTION, DRAIN & SAMPLE VALVE

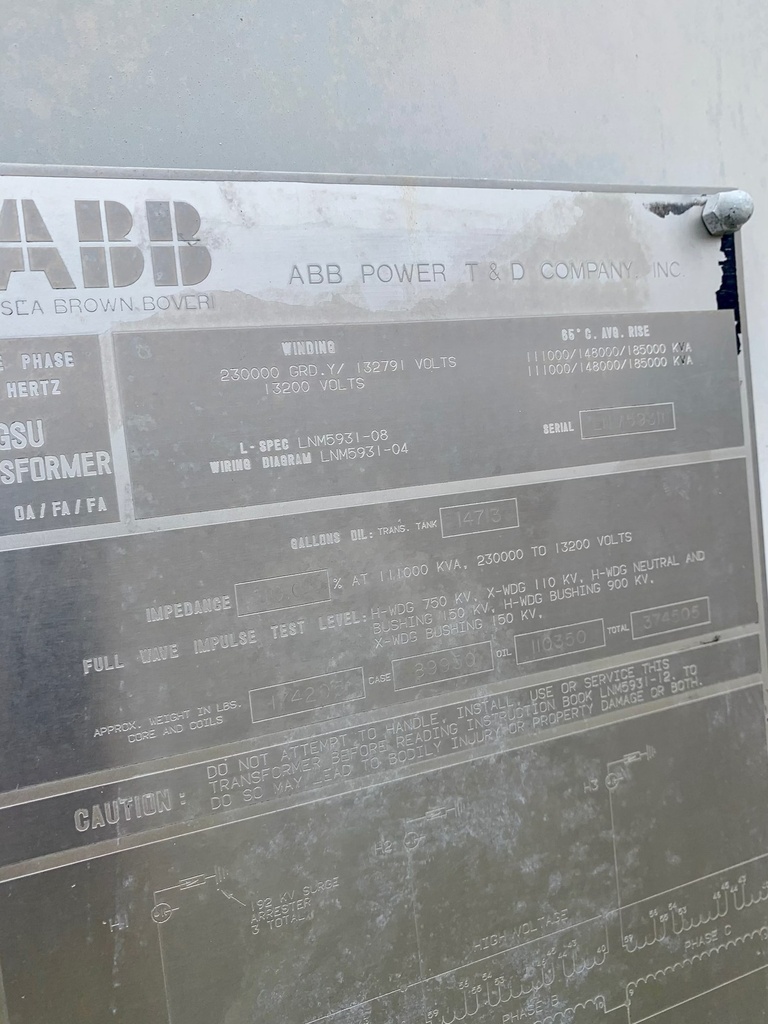

HIGH VOLTAGE: 230000GRDY/132791 BIL: 750 KV
LOW VOLTAGE: 13200 DELTA BIL: 110 KV
TAPS: 241500-235750-230000-224250-218500
TOTAL WEIGHT: 374,505 LBS.
CORE & COILS: 174,205 LBS.
TANK & FIT.: 89,950 LBS.
OIL: 110,350 LBS.
SHIPPING: 221,650 LBS.
DIMENSIONS: ??"H X 265.5"W X 301.75"D
SHIPPING: 196.875"H X 131.75"W X 243.75"D
