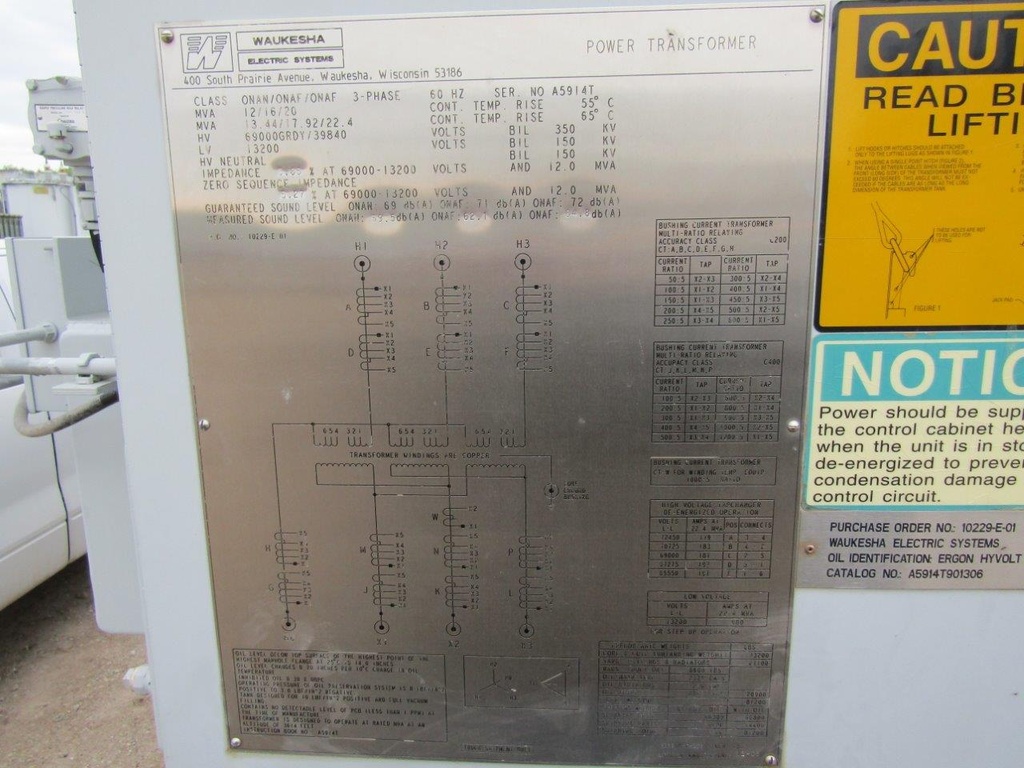

12000/22400 KVA, Pri 69000GRDY/39840, Sec 13200 D, 2006, WAUKESHA, COPPER:1
GENERATOR STEP-UP TRANSFORMER
Product Number:
044243
Full Product Description
ONE (1) 12000/13440/16000/17920/20000/22400 KVA WAUKESHA GENERATOR STEP-UP
TRANSFORMER, 3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C
RISE, 5.85% IMPEDANCE, COPPER WINDINGS, 6 X 600:5 HV MRCT'S, 2 X
600:5 HV NEUTRAL MRCT'S, 6 X 1200:5 LV MRCT'S, CONSERVATOR, LIQUID
LEVEL GAUGE, LIQUID TEMPERATURE GAUGE WITH CONTACTS, WINDING
TEMPERATURE GAUGE WITH CONTACTS, PRESSURE VACUUM GAUGE, PRESSURE
RELIEF DEVICE,DRAIN & SAMPLE VALVE, MFG. 2006
HIGH VOLTAGE: 69000GRDY/39840 BIL: 350 KV
LOW VOLTAGE: 13200 DELTA BIL: 150 KV
TAPS: 72450-70725-69000-67275-65550
TOTAL WEIGHT: 81,200 LBS.
CORE & COILS: 33,200 LBS.
TANK & FIT.: 27,100 LBS.
OIL: 20,900 LBS. (2,775 GALS.)
DIMENSIONS: 170"H X 195"W X 157"L
SHIPPING: 132"H X 85"W X 157"L
TRANSFORMER, 3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C
RISE, 5.85% IMPEDANCE, COPPER WINDINGS, 6 X 600:5 HV MRCT'S, 2 X
600:5 HV NEUTRAL MRCT'S, 6 X 1200:5 LV MRCT'S, CONSERVATOR, LIQUID
LEVEL GAUGE, LIQUID TEMPERATURE GAUGE WITH CONTACTS, WINDING
TEMPERATURE GAUGE WITH CONTACTS, PRESSURE VACUUM GAUGE, PRESSURE
RELIEF DEVICE,DRAIN & SAMPLE VALVE, MFG. 2006
HIGH VOLTAGE: 69000GRDY/39840 BIL: 350 KV
LOW VOLTAGE: 13200 DELTA BIL: 150 KV
TAPS: 72450-70725-69000-67275-65550
TOTAL WEIGHT: 81,200 LBS.
CORE & COILS: 33,200 LBS.
TANK & FIT.: 27,100 LBS.
OIL: 20,900 LBS. (2,775 GALS.)
DIMENSIONS: 170"H X 195"W X 157"L
SHIPPING: 132"H X 85"W X 157"L
