4000 KVA, Pri 13200 D, Sec 4160Y/2400, 1991, GENERAL ELECTRIC, COPPER:1
SUBSTATION TRANSFORMER
Product Number:
044208
Full Product Description

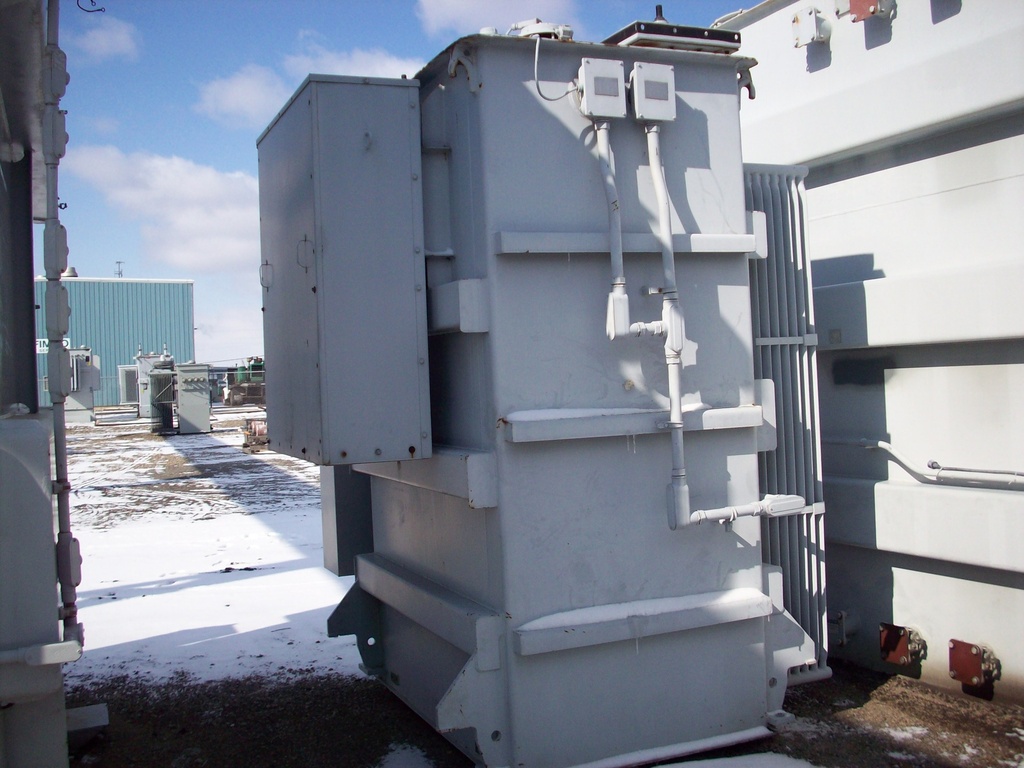

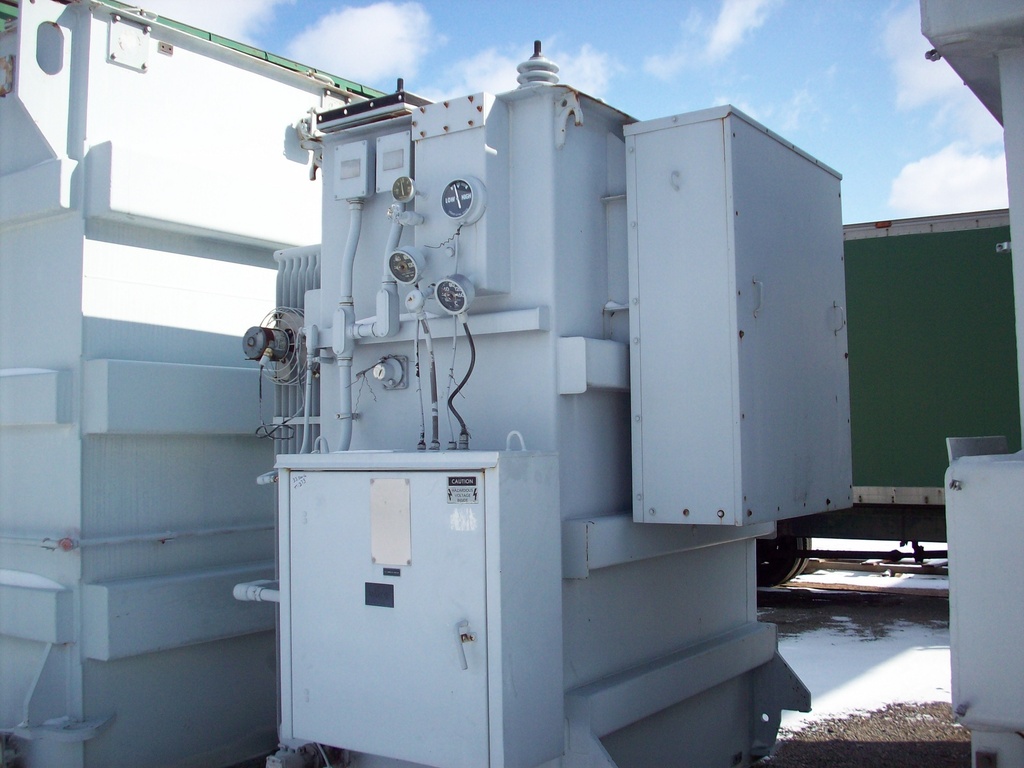

ONE (1) 4000/5000 KVA GENERAL ELECTRIC SUBSTATION TRANSFORMER, 3 PHASE, 60
HERTZ, CLASS OA/FA, 65 DEG. C RISE, 6.01% IMPEDANCE, COPPER WINDINGS,
6 X 600:5 HV MRCT'S, 3 X 5000:5 HV MRCT'S, 3 X 1200:5 LV MRCT'S, 1 X
600:6 LV NEUTRAL MRCT, HV TOP X LV SIDE, DRAIN & FILTER PRESS VALVE
WITH SAMPLER, TOP FILTER PRESS VALVE, PRESSURE RELIEF INDICATOR WITH
CONTACTS, LIQUID LEVEL GAUGE WITH CONTACTS, LIQUID TEMPERATURE
INDICATOR WITH CONTACTS, WINDING TEMPERATURE INDICATOR WITH CONTACTS,
PRESSURE VACUUM GAUGE, WINDING TEMPERATURE INDICATOR
HIGH VOLTAGE: 13200 DELTA BIL: 110 KV
LOW VOLTAGE: 4160Y/2400 BIL: 75 KV
TAPS: 13860-13530-13200-12870-12540
TOTAL WEIGHT: 31,600 LBS.
CORE & COILS: 17,500 LBS.
TANK & FIT.: 6,700 LBS.
OIL: 7,400 LBS. (1,000 GALS.)
DIMENSIONS: 127.5"H X 90"W X 101.5"L
SHIPPING: 109"H X 90"W X 101.5"L
HERTZ, CLASS OA/FA, 65 DEG. C RISE, 6.01% IMPEDANCE, COPPER WINDINGS,
6 X 600:5 HV MRCT'S, 3 X 5000:5 HV MRCT'S, 3 X 1200:5 LV MRCT'S, 1 X
600:6 LV NEUTRAL MRCT, HV TOP X LV SIDE, DRAIN & FILTER PRESS VALVE
WITH SAMPLER, TOP FILTER PRESS VALVE, PRESSURE RELIEF INDICATOR WITH
CONTACTS, LIQUID LEVEL GAUGE WITH CONTACTS, LIQUID TEMPERATURE
INDICATOR WITH CONTACTS, WINDING TEMPERATURE INDICATOR WITH CONTACTS,
PRESSURE VACUUM GAUGE, WINDING TEMPERATURE INDICATOR
HIGH VOLTAGE: 13200 DELTA BIL: 110 KV
LOW VOLTAGE: 4160Y/2400 BIL: 75 KV
TAPS: 13860-13530-13200-12870-12540
TOTAL WEIGHT: 31,600 LBS.
CORE & COILS: 17,500 LBS.
TANK & FIT.: 6,700 LBS.
OIL: 7,400 LBS. (1,000 GALS.)
DIMENSIONS: 127.5"H X 90"W X 101.5"L
SHIPPING: 109"H X 90"W X 101.5"L
