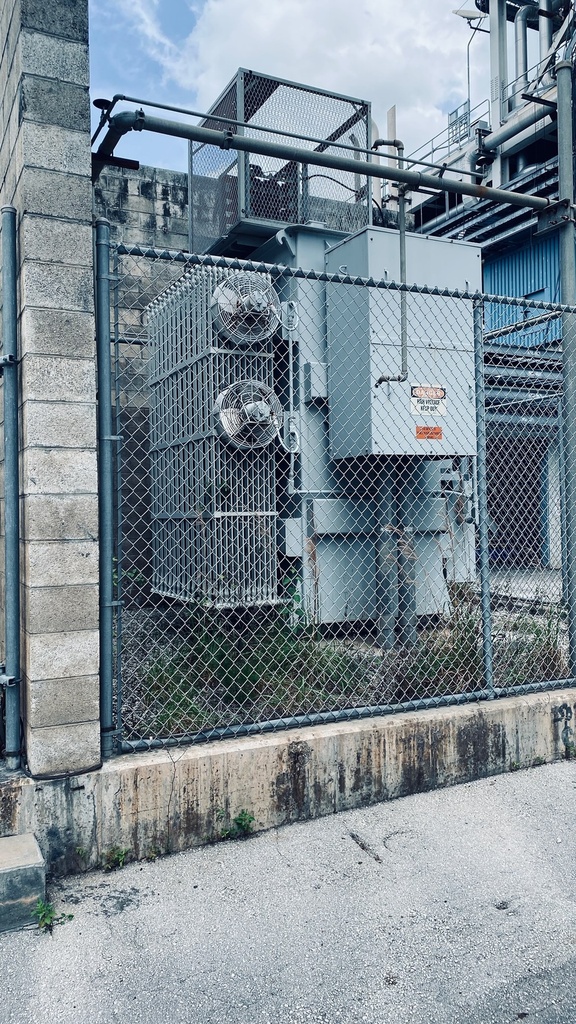

10000/12500 KVA, Pri 13800 D, Sec 4160Y/2400, GENERAL ELECTRIC, COPPER:2
SUBSTATION TRANSFORMER
Product Number:
044124
Full Product Description
ONE (1) 10000/12500 KVA GENERAL ELECTRIC SUBSTATION TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FA, 65 DEG. C RISE, 6.28% IMPEDANCE, COPPER
WINDINGS, 6 X 600:5 HV MRCT'S, 6 X 2000:5 LV MRCT'S, SIDE X SIDE
BUSHINGS
HIGH VOLTAGE: 13800 DELTA BIL: 110 KV
LOW VOLTAGE: 4160Y/2400 BIL: 75 KV
TAPS: 14400-14100-13800-13500-13200
TOTAL WEIGHT: 51,900 LBS.
CORE & COILS: 23,700 LBS.
TANK & FIT.: 12,500 LBS.
OIL: 15,700 LBS.
