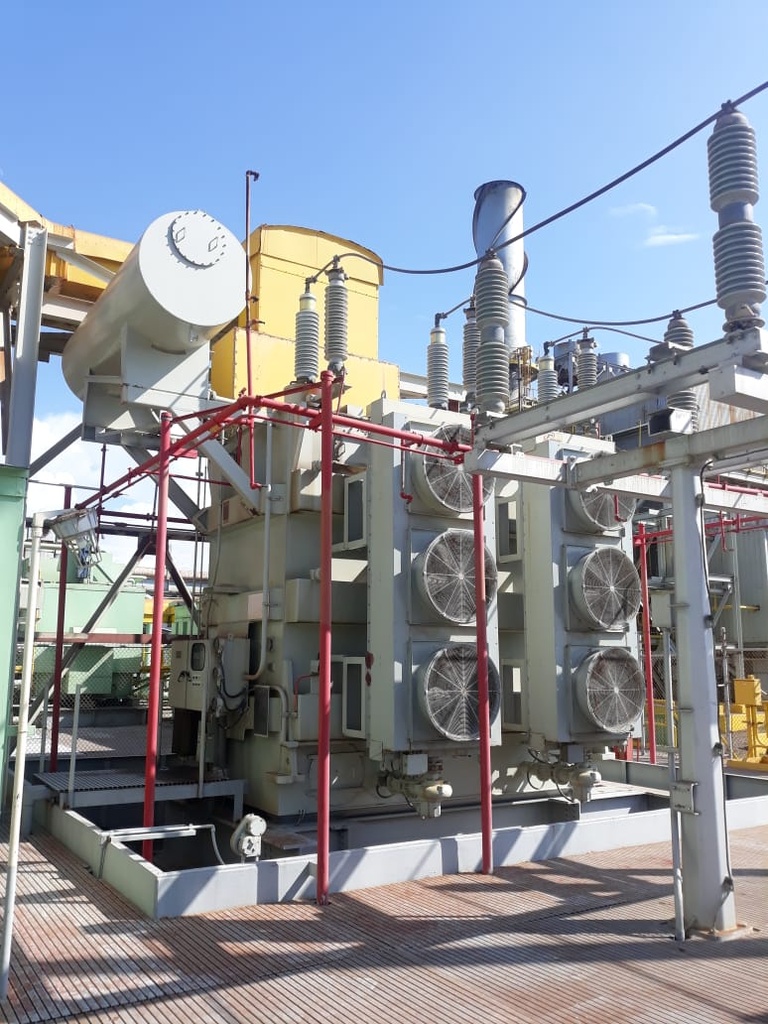

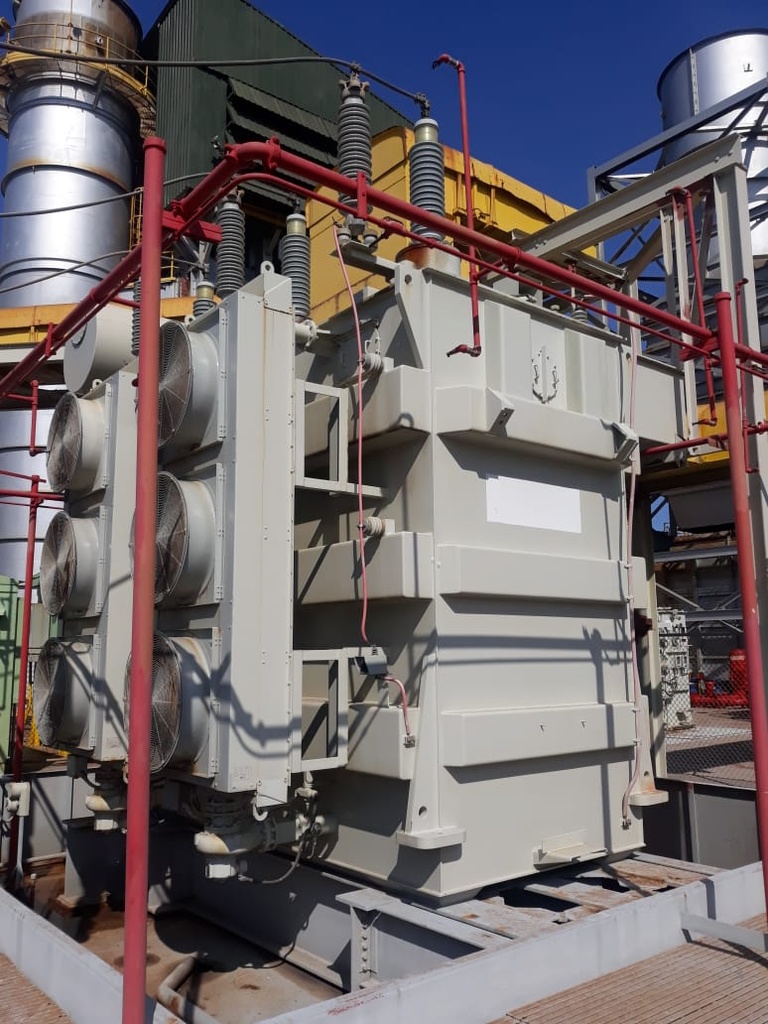

230000 KVA, Pri 138000 Y, Sec 13800 D, FEDERAL PIONEER, LTC:1
LOAD TAP CHANGING TRANSFORMER
Product Number:
044013
Full Product Description
ONE (1) 230 MVA FEDERAL PIONEER LOAD TAP CHANGING TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS FOA, 65 DEG. C RISE
HIGH VOLTAGE: 138000 WYE
LOW VOLTAGE: 13800 DELTA
HV TAPS: +10% - 5%
LV TAPS: 7 POSITIONS IN 6 STEPS
TOTAL WEIGHT: 386,600 LBS.
TOTAL WEIGHT: 299,255 LBS. (W/O OIL)
SHIPPING: 285,200 LBS. (W/O OIL)
CORE & COILS: 235,320 LBS.
TANK & FIT.: 63,935 LBS.
OIL: 82,685 LBS. (11,522 GALS.)
CONSERVATOR/COOLERS: 4,660 LBS. (648 GALS.)
