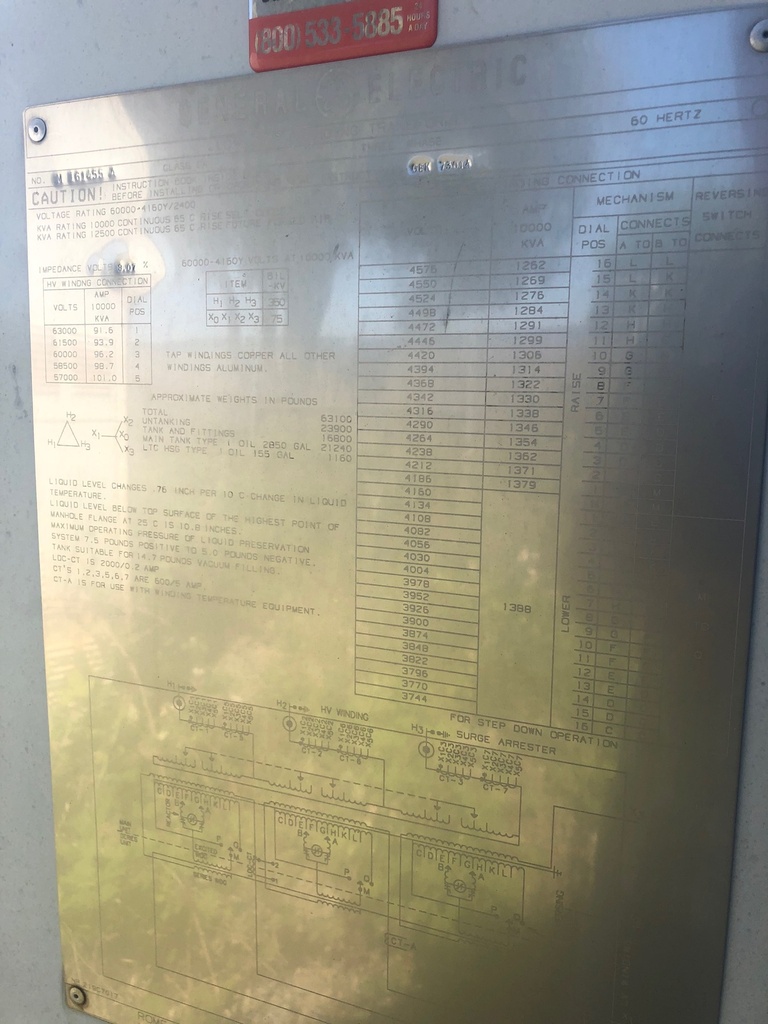

10000/12500 KVA, Pri 60000 D, Sec 4160Y/2400, GENERAL ELECTRIC, LTC:1
LOAD TAP CHANGING TRANSFORMER
Product Number:
042728
Full Product Description
ONE (1) 10/12.5 MVA GENERAL ELECTRIC LOAD TAP CHANGING TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FFA, 65 DEG. C RISE, 9.07% IMPEDANCE, TAP WINDINGS
COPPER, ALL OTHER WINDINGS ALUMINUM
HIGH VOLTAGE: 60000 DELTA BIL: 350 KV
LOW VOLTAGE: 4160Y/2400 BIL: 75 KV
HV TAPS: 63000-61500-60000-58500-57000
LV TAPS: 4576 TO 3744 IN 32 STEPS
TOTAL WEIGHT: 63,100 LBS.
CORE & COILS: 23,900 LBS.
TANK & FIT.: 16,800 LBS.
MAIN TANK OIL: 21,240 LBS. (2,850 GALS.)
LTC OIL: 1,160 LBS. (155 GALS.)
