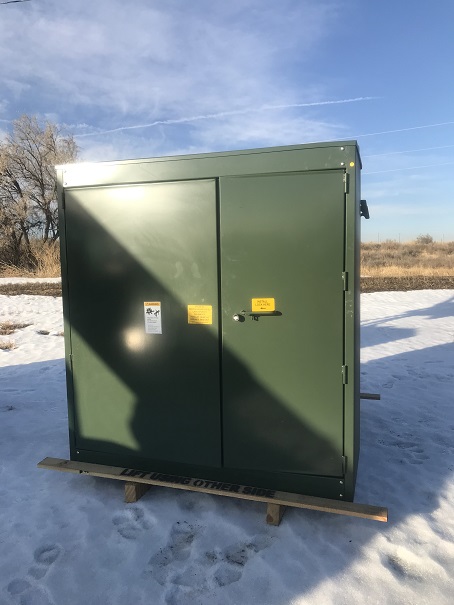

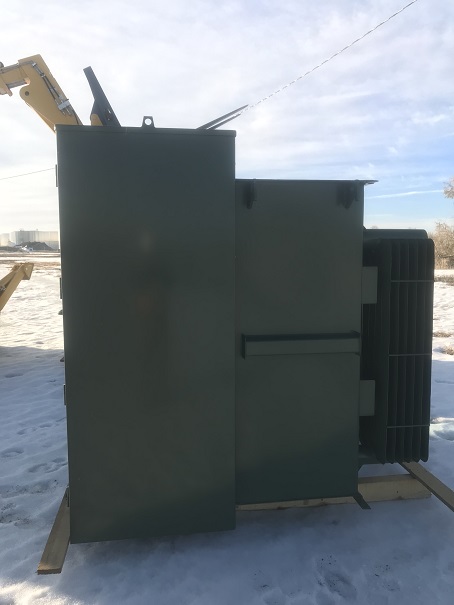

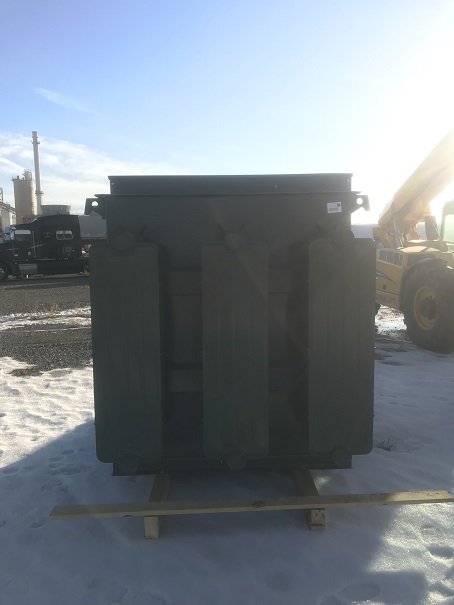

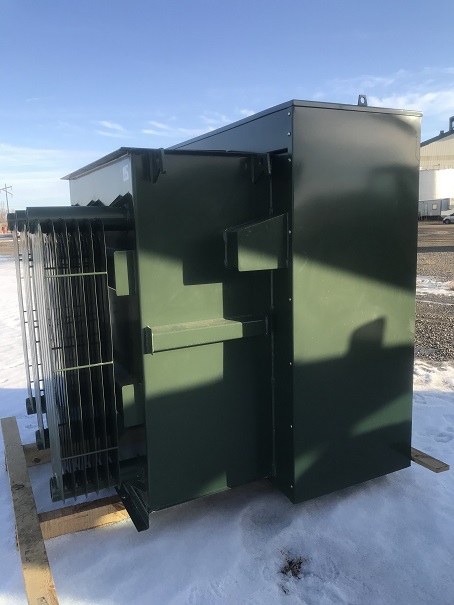

1500 KVA, Pri 13800 D, Sec 480Y/277, 2019, GE PROLEC, DEAD FRONT/LOOP FEED, NEW
UNUSED PADMOUNT TRANSFORMERS
Product Number:
042684
Full Product Description

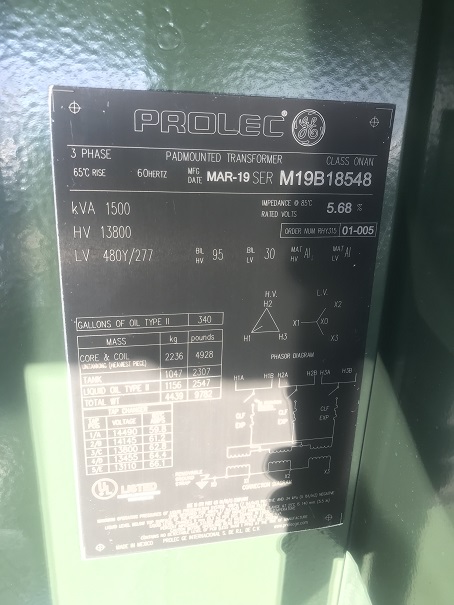

ONE (1) UNUSED 1500 KVA GE PROLEC COMPARTMENTALIZED PADMOUNT TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS ONAN, 65 DEG. C RISE, 5.68% IMPEDANCE,

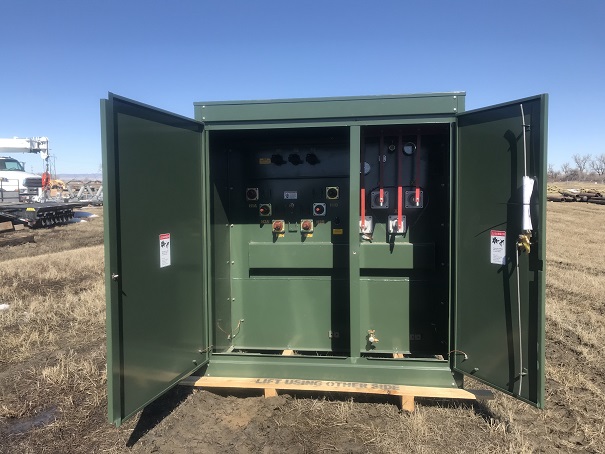

DEAD FRONT, LOOP FEED, BAYONET EXPULSION FUSES, LIQUID LEVEL GAUGE,
PRESSURE RELIEF VALVE, THERMOMETER, DRAIN & SAMPLE VALVE, FILTER
PRESS VALVE, PRESSURE VACUUM GAUGE, ALUMINUM WINDINGS, MFG. 2019
HIGH VOLTAGE: 13800 DELTA BIL: 95 KV
LOW VOLTAGE: 480Y.277 BIL: 30 KV
TAPS: 14490-14145-13800-13455-13110
TOTAL WEIGHT: 9,782 LBS.
CORE & COILS: 4,928 LBS.
TANK & FIT.: 2,307 LBS.
OIL: 2,547 LBS. (340 GALS.)
DIMENSIONS: 80.2"H X 75.7"W X 80.2"D
HV BUSHINGS: 54.2" - 48.6" - 43" FROM BASE
LV BUSHINGS: 51.5" & 43.5" FROM BASE
