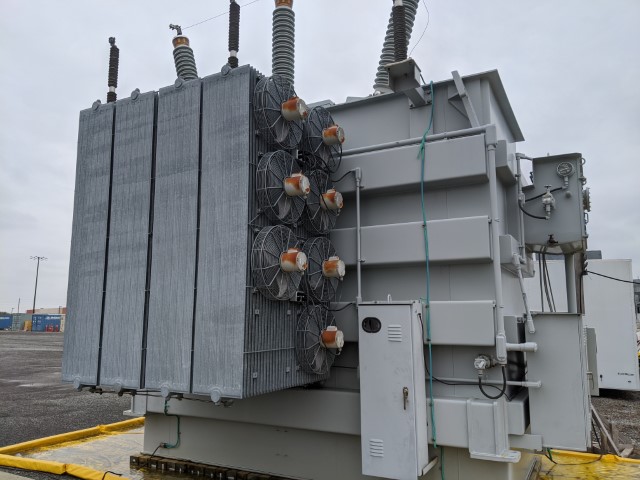

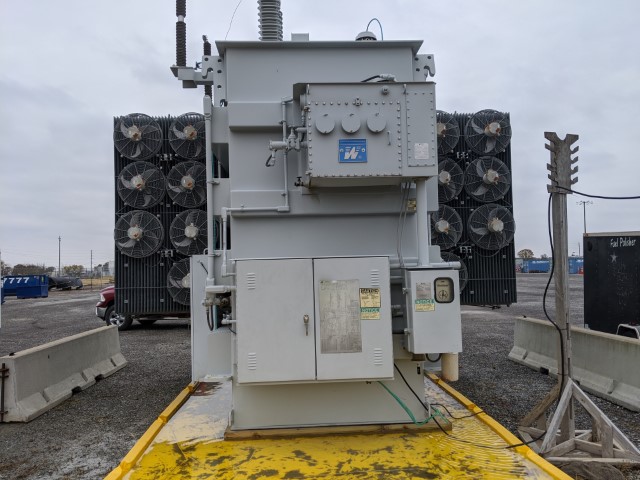

30000/50000 KVA, Pri 161000 D, Sec 25000GRDY/14400, 2007, DELTA-STAR, LTC:1
LOAD TAP CHANGING TRANSFORMER
Product Number:
042251
Full Product Description
ONE (1) 30/40/50 MVA LOAD TAP CHANGING TRANSFORMER, 3 PHASE, 60 HERTZ, CLASS
ONAN/ONAF/ONAF, 65 DEG. C RISE, 10.6% IMPEDANCE, 3 X 400:5 HV MRCT'S,
3 X 600:5 HV MRCT'S, 3 X 2000:5 HV MRCT'S, 3 X 2000:5 LV MRCT'S, 1 X
1200:5 XO MRCT, HV ARRESTER MOUNTING, UPPER FILTER PRESS CONNECTION,
DRAIN & SAMPLE VALVE, LIQUID LEVEL GAUGE WITH CONTACTS, WINDING
TEMPERATURE INDICATOR, LIQUID TEMPERATURE INDICATOR WITH CONTACTS,
PRESSURE RELIEF DEVICE WITH CONTACTS, SUDDEN PRESSURE RELAY,
REINHAUSEN TYPE RMV-II 2000 LTC, MFG. 2007
HIGH VOLTAGE: 161000 DELTA BIL: 650 KV
LOW VOLTAGE: 25000GRDY/14400 BIL: 150 KV
HV TAPS: 169050-165025-161000-156975-152950
LTC TAPS: 27500 TO 22500 IN 32 STEPS
TOTAL WEIGHT: 198,000 LBS.
CORE & COILS: 80,500 LBS.
TANK & FIT.: 52,700 LBS.
MAIN TANK OIL: 57,220 LBS. (7,630 GALS.)
RADIATOR OIL: 4,990 LBS. (665 GALS.)
LTC OIL: 2,590 LBS. (345 GALS.)
DIMENSIONS: 238"H X 217"W X 303"L
SHIPPING: 171"H X 151"W X 242"L
