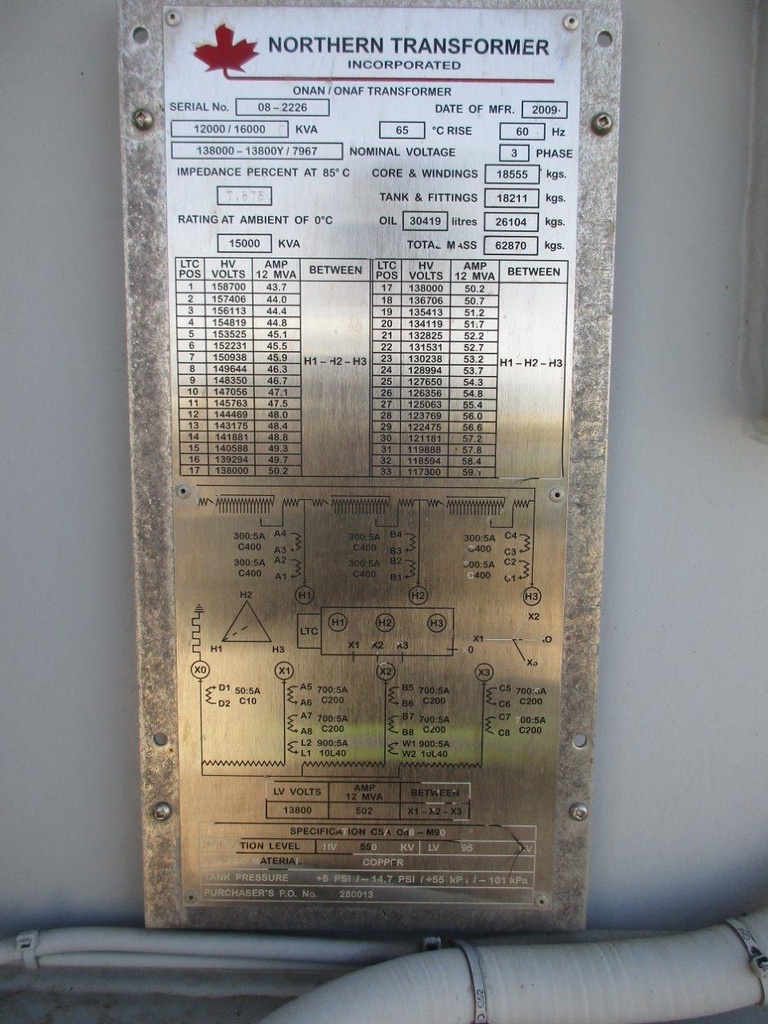

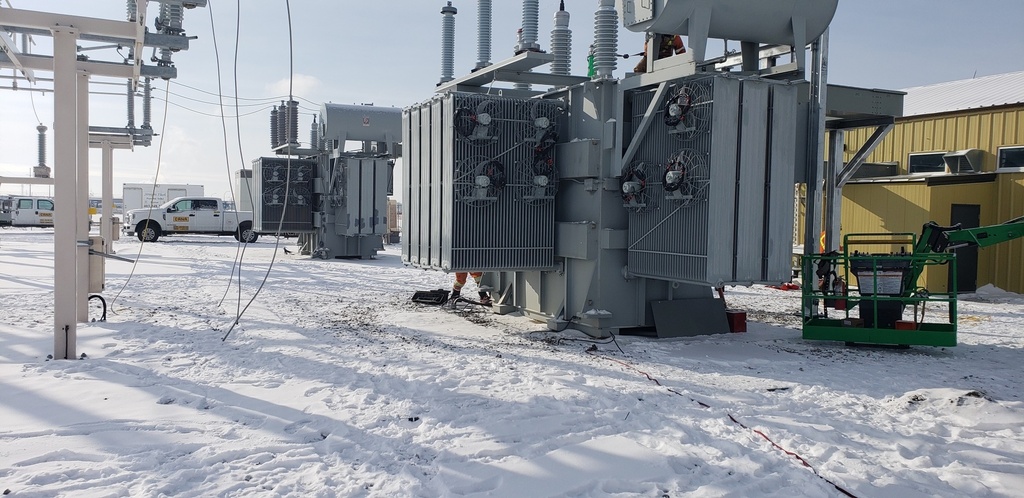

12000/16000 KVA, Pri 138000 D, Sec 13800Y/7967, 2009, NORTHERN TRANSFORMER, LTC
LOAD TAP CHANGING TRANSFORMER
Product Number:
041873
Full Product Description
ONE (1) 12000/16000 KVA NORTHERN TRANSFORMER WITH LOAD TAP CHANGING, 3 PHASE,
60 HERTZ, CLASS ONAN/ONAF, 65 DEG. C RISE, 7.875% IMPEDANCE, COPPER
WINDINGS, 6 X 300:5 HV CT'S CLASS C400, 6 X 700:5 LV CT'S CLASS C200,
MFG. 2009
HIGH VOLTAGE: 138000 DELTA BIL: 550 KV
LOW VOLTAGE: 13800Y/7967 BIL: 95 KV
TAPS: 158700 TO 117300 IN 34 STEPS
TOTAL WEIGHT: 138,314 LBS.
CORE & COILS: 40,821 LBS.
TANK & FIT.: 40,064.2 LBS.
OIL: 57,428.8 LBS. (30,419 LITRES)
