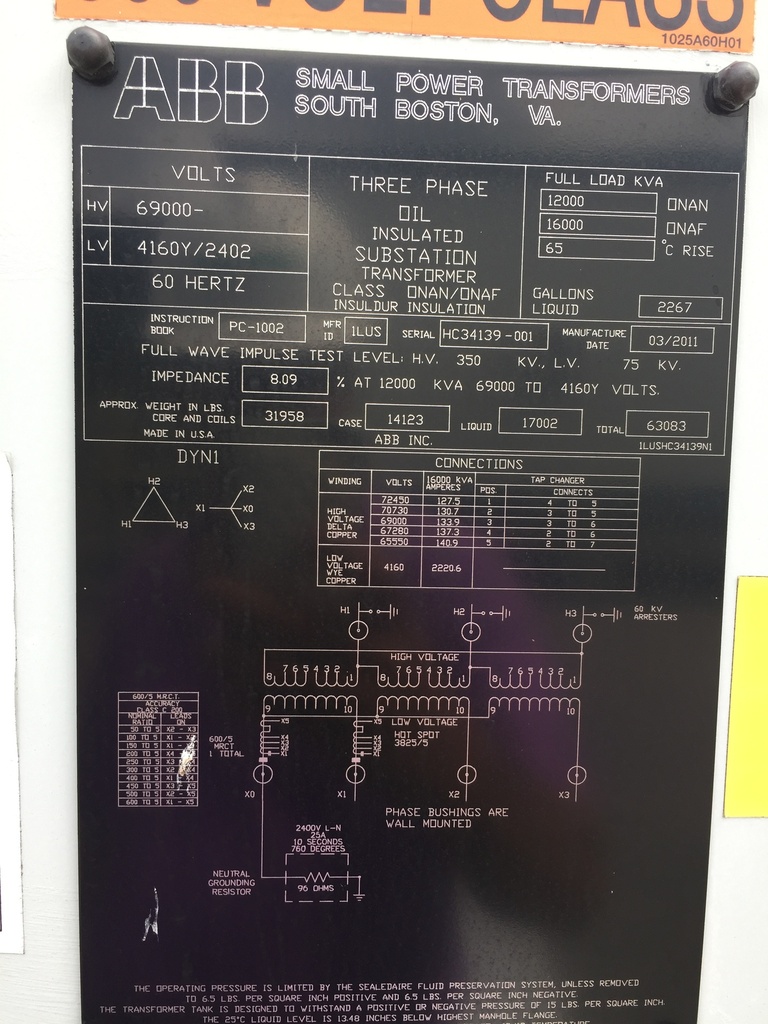

12000/16000 KVA, Pri 69000 D, Sec 4160Y/2402, 2011, ABB, COPPER:1
SUBSTATION TRANSFORMER
Product Number:
041699
Full Product Description
ONE (1) 12/16 MVA ABB SUBSTATION TRANSFORMER, 3 PHASE, 60 HERTZ, 65 DEG. C
RISE, CLASS ONAN/ONAF, 8.09% IMPEDANCE, COPPER WINDINGS, 2400 VOLT
96 OHMS NEUTRAL GROUNDING RESISTOR, 60 KV HV ARRESTERS, MFG. 2011
HIGH VOLTAGE: 69000 DELTA BIL: 350 KV
LOW VOLTAGE: 4160Y/2402 BIL: 75 KV
TAPS: 72450-70730-69000-67280-65550
TOTAL WEIGHT: 63,083 LBS.
CORE & COILS: 31,958 LBS.
TANK & FIT.: 14,123 LBS.
OIL: 17,002 LBS. (2,267 GALS.)
RISE, CLASS ONAN/ONAF, 8.09% IMPEDANCE, COPPER WINDINGS, 2400 VOLT
96 OHMS NEUTRAL GROUNDING RESISTOR, 60 KV HV ARRESTERS, MFG. 2011
HIGH VOLTAGE: 69000 DELTA BIL: 350 KV
LOW VOLTAGE: 4160Y/2402 BIL: 75 KV
TAPS: 72450-70730-69000-67280-65550
TOTAL WEIGHT: 63,083 LBS.
CORE & COILS: 31,958 LBS.
TANK & FIT.: 14,123 LBS.
OIL: 17,002 LBS. (2,267 GALS.)
