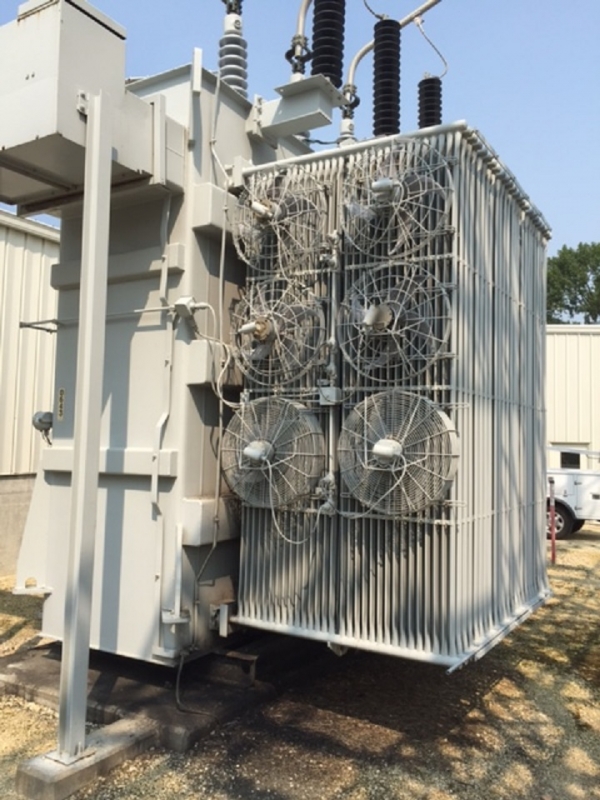

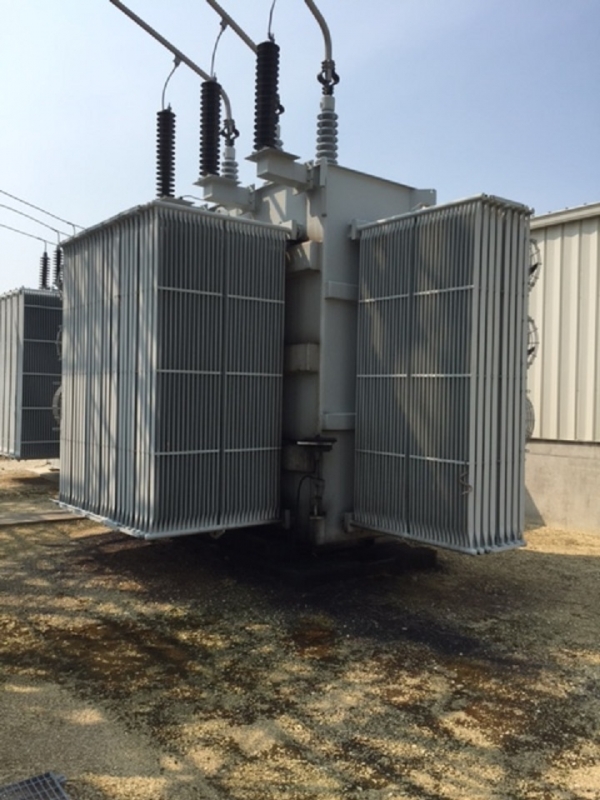

15000/28000 KVA, Pri 67000 D, Sec 12470Y/7200, WESTINGHOUSE, LOAD TAP CHANGING
LOAD TAP CHANGING TRANSFORMER
Product Number:
041653
Full Product Description
ONE (1) 15/16.8/20/22.4/25/28 MVA WESTINGHOUSE LOAD TAP CHANGING TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C RISE, 7.6%
IMPEDANCE, DRAIN & SAMPLE VALVE, LIQUID LEVEL GAUGE WITH CONTACTS,
PRESSURE RELIEF VALVE, SUDDEN PRESSURE RELAY, AUXILIARY CONTROL
CABINET, NITROGEN PRESERVATION SYSTEM
HIGH VOLTAGE: 67000 DELTA BIL: 350 KV
LOW VOLTAGE: 12470Y/7200 BIL: 110 KV
HV TAPS: 70600-68800-67000-65200-63400
LV TAPS: 11223 - 13717 IN 16 STEPS
TOTAL WEIGHT: 99,350 LBS.
CORE & COILS: 42,100 LBS.
TANK & FIT.: 28,400 LBS.
OIL: 28,850 LBS. (3,787 GALS.)
LTC OIL: 360 GALS.
DIMENSIONS: 207"H X 176"W X 211"D
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C RISE, 7.6%
IMPEDANCE, DRAIN & SAMPLE VALVE, LIQUID LEVEL GAUGE WITH CONTACTS,
PRESSURE RELIEF VALVE, SUDDEN PRESSURE RELAY, AUXILIARY CONTROL
CABINET, NITROGEN PRESERVATION SYSTEM
HIGH VOLTAGE: 67000 DELTA BIL: 350 KV
LOW VOLTAGE: 12470Y/7200 BIL: 110 KV
HV TAPS: 70600-68800-67000-65200-63400
LV TAPS: 11223 - 13717 IN 16 STEPS
TOTAL WEIGHT: 99,350 LBS.
CORE & COILS: 42,100 LBS.
TANK & FIT.: 28,400 LBS.
OIL: 28,850 LBS. (3,787 GALS.)
LTC OIL: 360 GALS.
DIMENSIONS: 207"H X 176"W X 211"D
