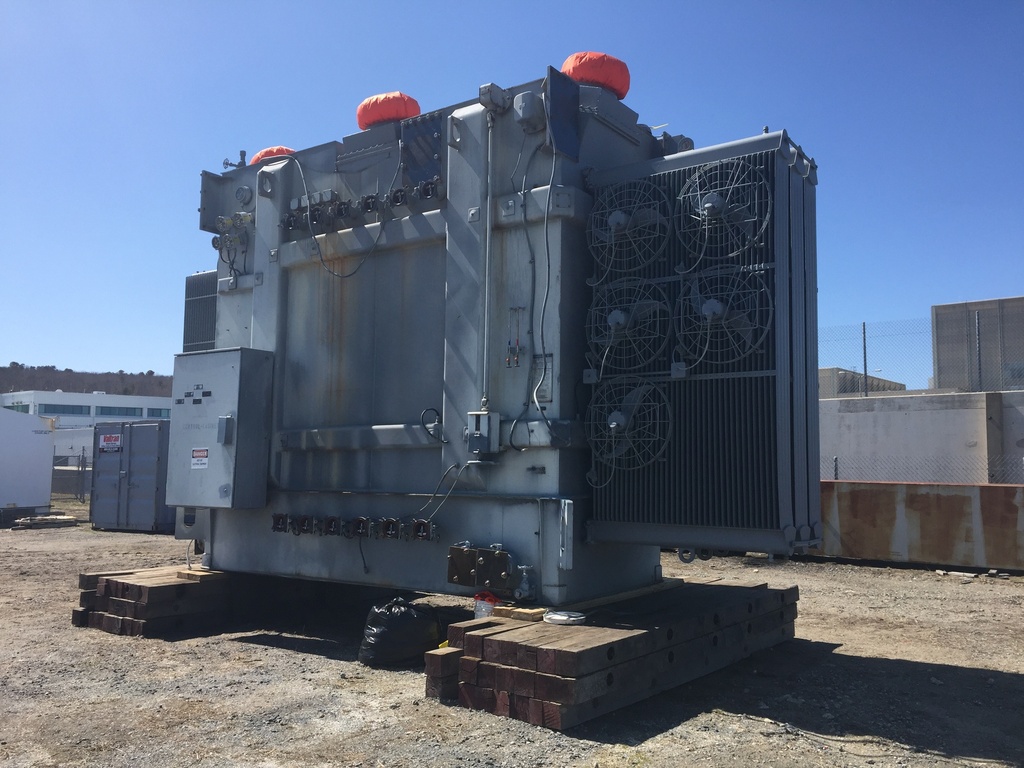

20000/33333 KVA, Pri 345000 Y, Sec 4160 Y X 4160 Y, WESTINGHOUSE:1
GENERATOR STEP-UP TRANSFORMER
Product Number:
041561
Full Product Description
ONE (1) 20000/26667/33333 KVA WESTINGHOUSE GENERATOR STEP-UP TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS OA/FA/FOA, 55/65 DEG. C RISE, 3 X 276 KV
LIGHTNING ARRESTERS, 6 X 600:5 HV MRCT'S, 3 X 3000:5 HV MRCT'S,
1 X 600:5 HO CTOM, 1 X 600:5 XO CTOM
HIGH VOLTAGE: 345000 GRDY BIL: 900 KV
LOW VOLTAGE: 4160 GRDY BIL: 75 KV
LOW VOLTAGE: 4160 GRDY BIL: 75 KV
TAPS: 362250-353625-345000-336375-327750
IMPEDANCE: 6.2% AT 10000 KVA, 345000 TO 4160 (X)
6.2% AT 10000 KVA, 345000 TO 4160 (Y)
13.7% AT 10000 KVA, 4160 TO 4160
TOTAL WEIGHT: 196,000 LBS.
CORE & COILS: 90,000 LBS.
TANK & FIT.: 55,000 LBS.
OIL: 51,000 LBS. (6,800 GALS.)
