355000/633000 KVA, Pri 230000 Y, Sec 22000 D, 2015, SIEMENS, LOAD TAP CHANGING
LOAD TAP CHANGING GENERATOR STEP-UP TRANSFORMER
Product Number:
041509
Full Product Description

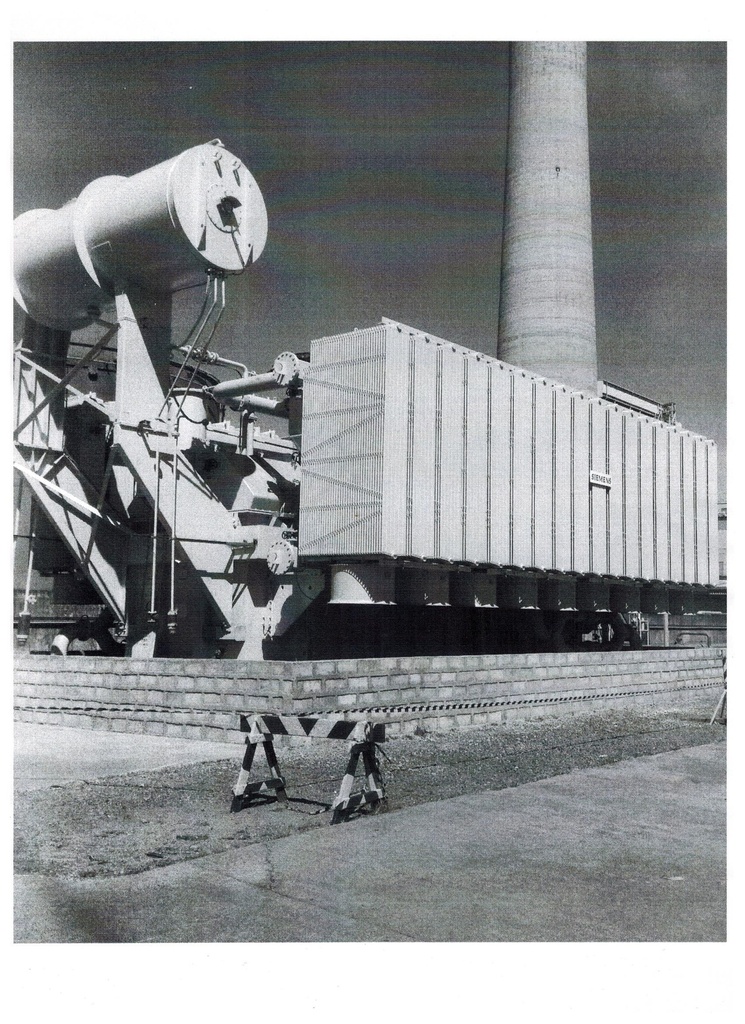

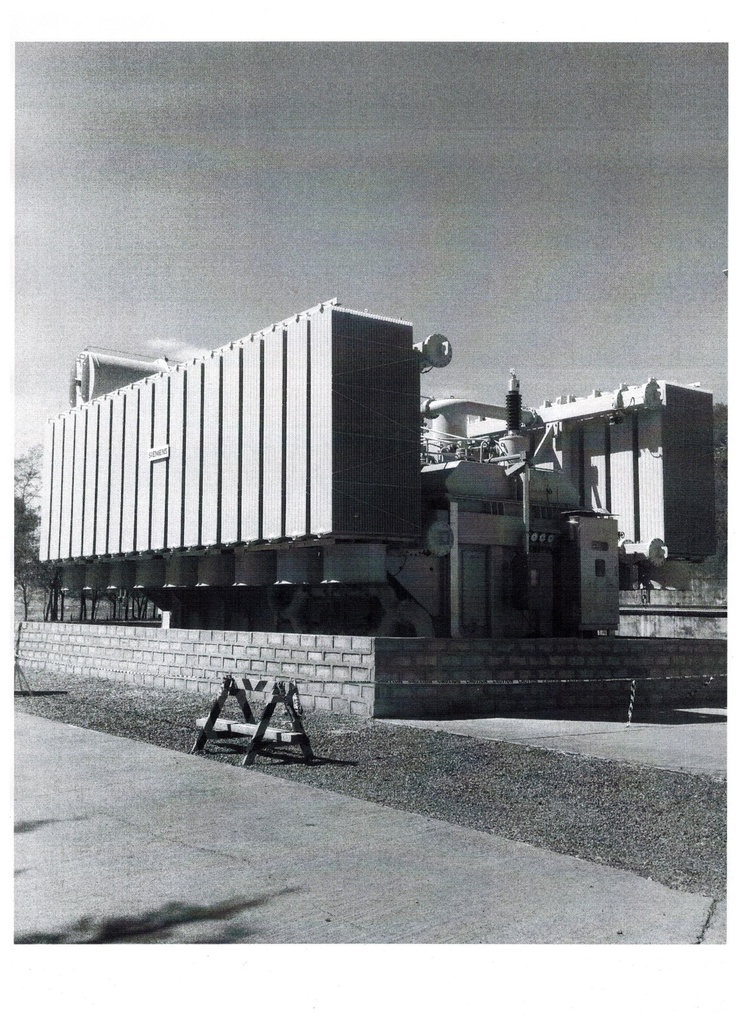

ONE (1) 355/460/515 MVA SIEMENS GENERATOR STEP-UP TRANSFORMER WITH HIGH
VOLTAGE LOAD TAP CHANGING, 3 PHASE, 60 HERTZ, CLASS ONAN/ODAN/ODAF1
(633 MVA ODAF2), 65 DEG. C RISE, YNd11, MFG. 2015
HIGH VOLTAGE: 230000 WYE BIL: 1050 KV
LOW VOLTAGE: 22000 DELTA BIL: 125 KV
HV TAPS: 253000-184000 IN 26 STEPS
IMPEDANCE: 20.56% 515 MVA ON TAP 1
24.08% 633 MVA ON TAP 7
23.90% 633 MVA ON TAP 8
23.71% 633 MVA ON TOP 9
23.53% 633 MVA ON TAP 10
23.36% 633 MVA ON TAP 11
23.19% 633 MVA ON TAP 12
17.38% 515 MVA ON TAP 25
TOTAL WEIGHT: 453,000 KG
TRANSPORTATION: 267,000 KG
UNTANKING: 225,000 KG
OIL: 111,000 KG
