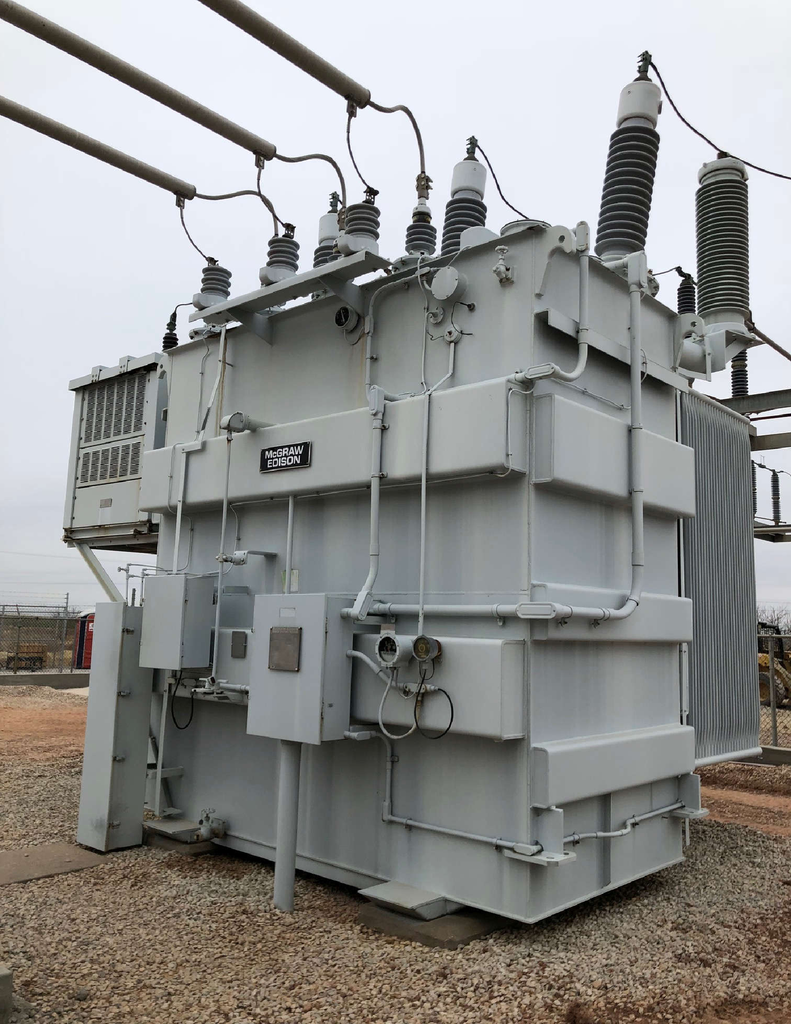

15000/22400 KVA, Pri 142300 D, Sec 13200Y/7620, MCGRAW-EDISON:
SUBSTATION TRANSFORMER
Product Number:
041347
Full Product Description

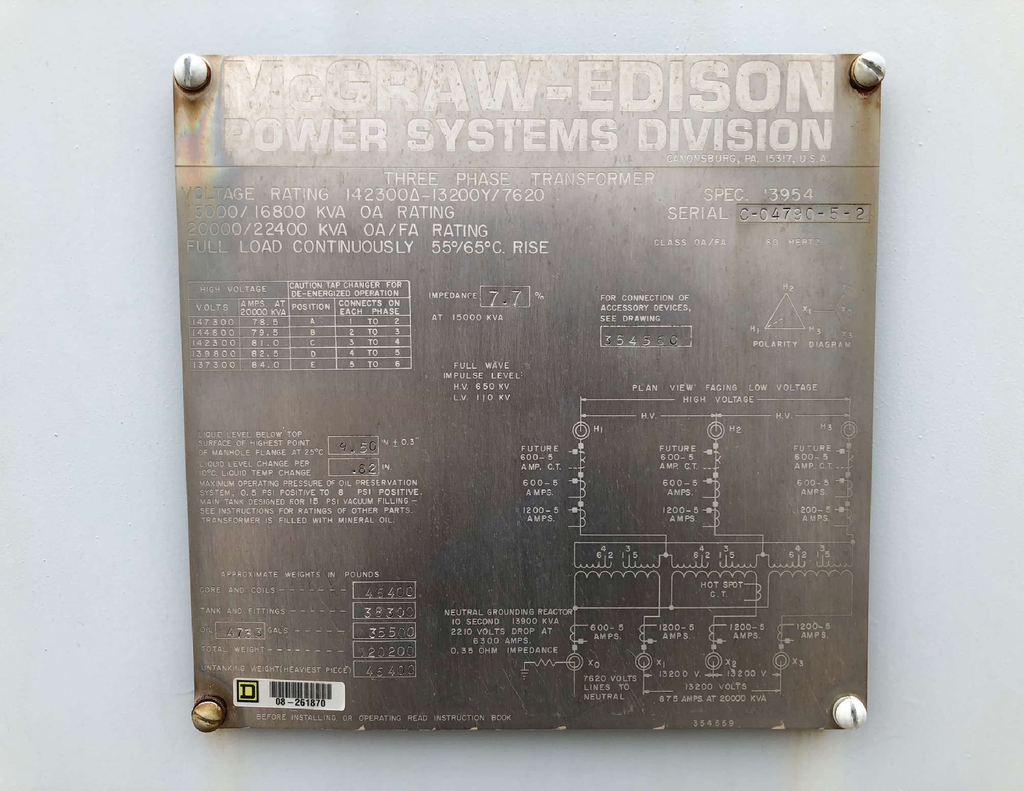

ONE (1) 15/16.8/20/22.4 MVA MCGRAW-EDISON SUBSTATION TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA/FA, 55/65 DEG. C RISE, 7.6% IMPEDANCE, 3 X 600:5
HV CT'S, 3 X 1200:5 HV CT'S, 3 X 1200:5 LV CT'S, GROUNDING RESISTOR,
TOP X TOP BUSHINGS, COPPER WINDINGS
HIGH VOLTAGE: 142300 DELTA BIL: 650 KV
LOW VOLTAGE: 13200Y/7620 BIL: 110 KV
TAPS: 147300-144800-142300-139800-137300
TOTAL WEIGHT: 120,200 LBS.
CORE & COILS: 46,400 LBS.
TANK & FIT.: 38,300 LBS.
OIL: 35,500 LBS. (4,733 GALS.)
DIMENSIONS: 233"H X 153"W X 226"L
SHIPPING: 181"H X 104"W X 228"L
60 HERTZ, CLASS OA/FA, 55/65 DEG. C RISE, 7.6% IMPEDANCE, 3 X 600:5
HV CT'S, 3 X 1200:5 HV CT'S, 3 X 1200:5 LV CT'S, GROUNDING RESISTOR,
TOP X TOP BUSHINGS, COPPER WINDINGS
HIGH VOLTAGE: 142300 DELTA BIL: 650 KV
LOW VOLTAGE: 13200Y/7620 BIL: 110 KV
TAPS: 147300-144800-142300-139800-137300
TOTAL WEIGHT: 120,200 LBS.
CORE & COILS: 46,400 LBS.
TANK & FIT.: 38,300 LBS.
OIL: 35,500 LBS. (4,733 GALS.)
DIMENSIONS: 233"H X 153"W X 226"L
SHIPPING: 181"H X 104"W X 228"L
