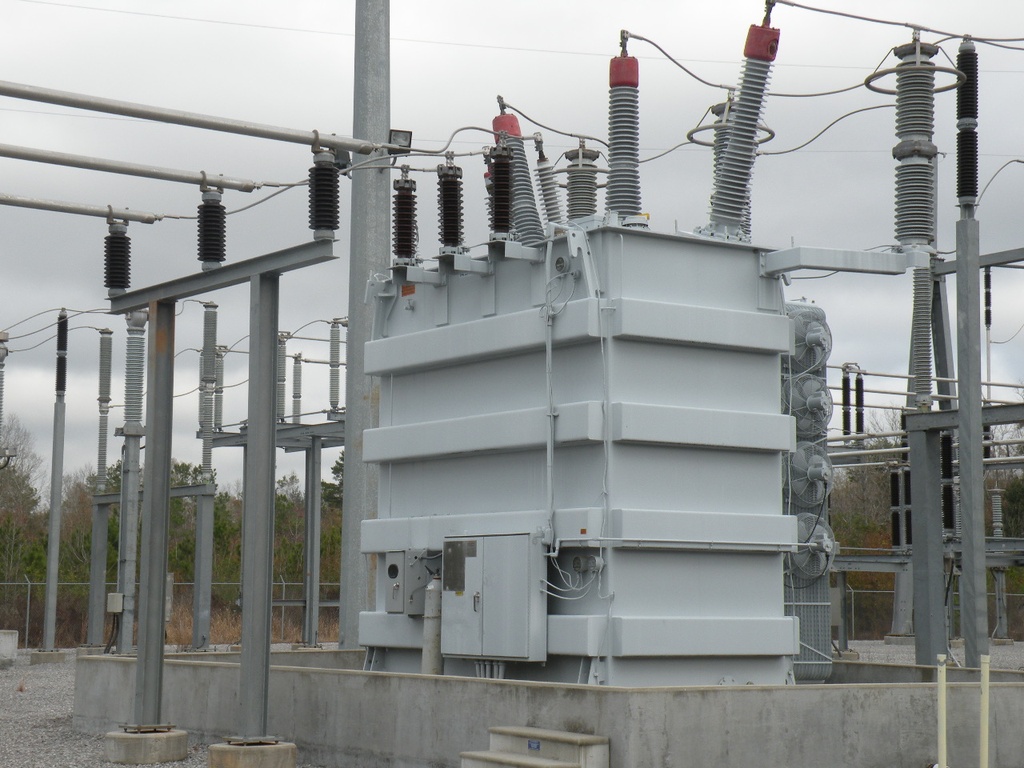

20000/37400 KVA, Pri 230000 D, Sec 69000Y/39840, ASEA:1
SUBSTATION TRANSFORMER
Product Number:
041257
Full Product Description
ONE (1) 20/37.4 MVA ASEA SUBSTATION TRANSFORMER, 3 PHASE, 60 HERTZ, CLASS
OA/FA/FA, 55/65 DEGREE C RISE, 12.12% IMPEDANCE, 3 X 1200:5 HV
MRCT'S C800, 3 X 2000:5 HV MRCT'S C800, 6 X 1200:5 LV MRCT'S C800,
TOP X TOP BUSHINGS
HIGH VOLTAGE: 230000 DELTA BIL: 950 KV
LOW VOLTAGE: 69000Y/39840 BIL: 350 KV
TAPS: 235750-230000-224250-218500-212750
TOTAL WEIGHT: 127,600 LBS.
CORE & COILS: 65,800 LBS.
TANK & FIT.: 47,100 LBS.
OIL: 14,700 LBS.
