5 KVA, 69000GRDY/40250, Sec. 115V/67.08, 2013, GE, JVS-350, 769X030002:1
POTENTIAL TRANSFORMER
Product Number:
041246
Full Product Description
CPT-185B:

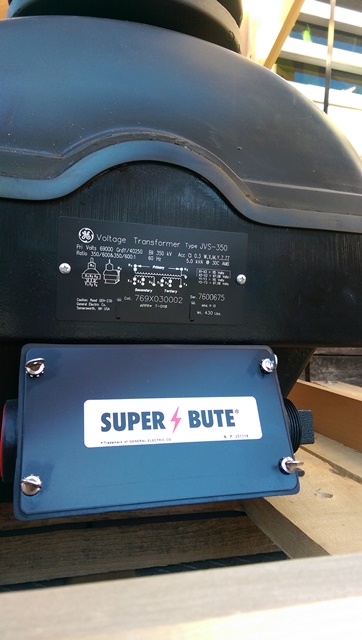

TWO (2) GENERAL ELECTRIC VOLTAGE TRANSFORMERS
TYPE JVS-350
CAT. #769X030002
69000GRDY/40250 PRIMARY VOLTS
350 KV BIL
ACCURACY CLASS 0.3 W,X,M,Y,Z,ZZ
350/600 & 350/600:1 RATIO
60 HERTZ
5.0 KVA @ 30 DEG. C AMBIENT
X1-X3 = 115 VOLTS
X2-X3 = 67.08 VOLTS
Y1-Y3 = 115 VOLTS
Y2-Y3 = 67.087 VOLTS
INST. BOOK GEH-230
430 LBS.
TWO (2) GENERAL ELECTRIC VOLTAGE TRANSFORMERS
TYPE JVS-350
CAT. #769X030002
69000GRDY/40250 PRIMARY VOLTS
350 KV BIL
ACCURACY CLASS 0.3 W,X,M,Y,Z,ZZ
350/600 & 350/600:1 RATIO
60 HERTZ
5.0 KVA @ 30 DEG. C AMBIENT
X1-X3 = 115 VOLTS
X2-X3 = 67.08 VOLTS
Y1-Y3 = 115 VOLTS
Y2-Y3 = 67.087 VOLTS
INST. BOOK GEH-230
430 LBS.
