1000 KVA, Pri 13800 D, Sec 480Y/277, 1994, FEDERAL PACIFIC, INDOOR, ALUMINUM:1
INDOOR DRY TYPE TRANSFORMER
Product Number:
041131
Full Product Description

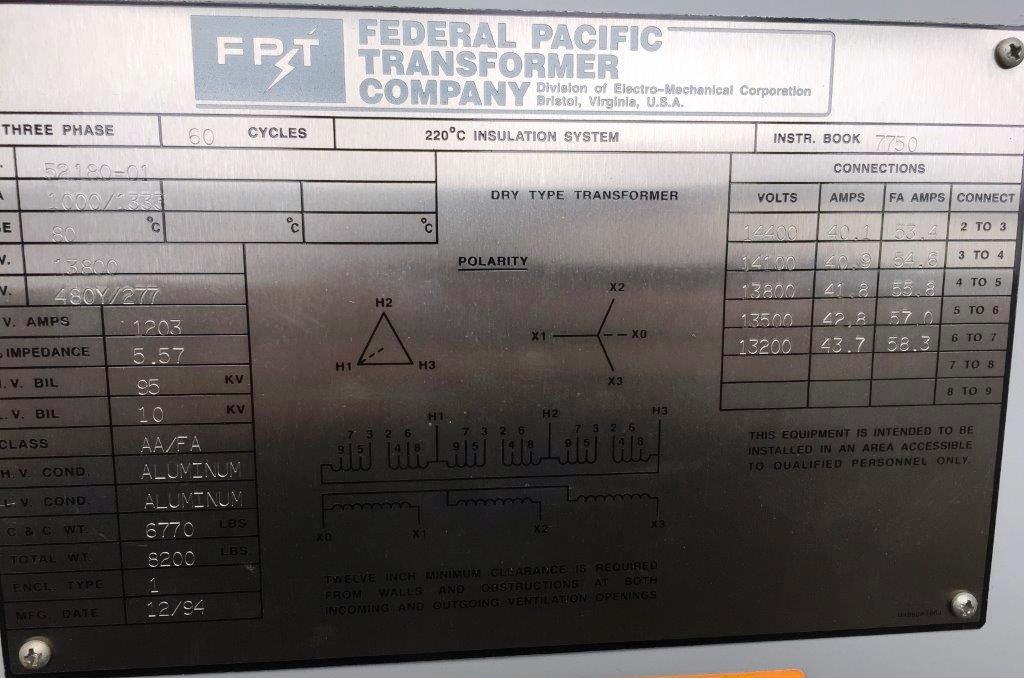

ONE (1) 1000/1333 KVA FEDERAL PACIFIC INDOOR DRY TYPE TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS AA/FA, 80 DEG. C RISE, 5.57% IMPEDANCE, ALUMINIM
WINDINGS, HV LEFT/TOP, LV RIGHT, MFG. 1994
HIGH VOLTAGE: 13800 DELTA 95 KV BIL
LOW VOLTAGE: 480Y/277 10 KV BIL
TAPS: 14400-14100-13800-13500-13200
TOTAL WEIGHT: 8200 LBS.

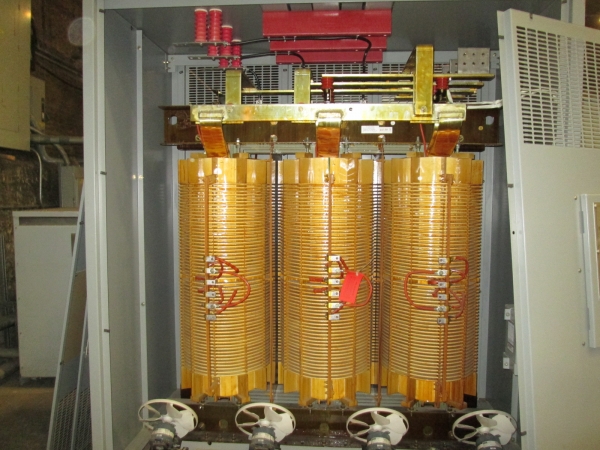

CORE & COILS: 6770 LBS.

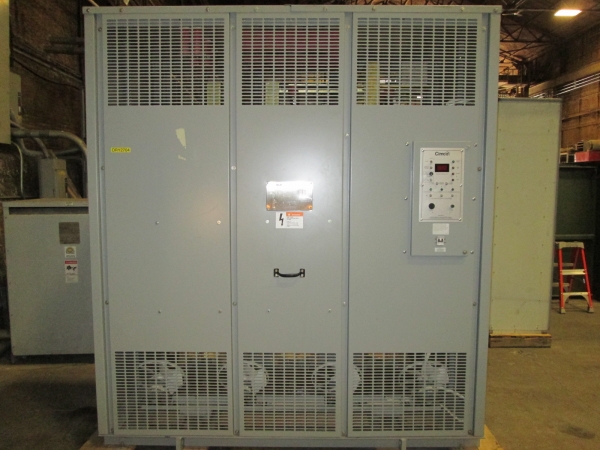

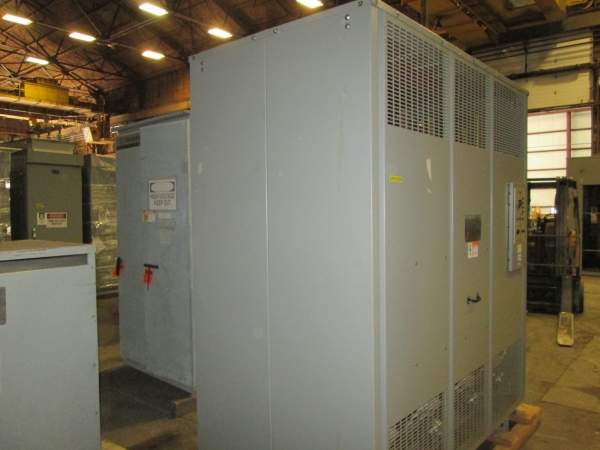

DIMENSIONS: 96"H X 86"W X 52"D
CORE & COILS: 81"H X 69"W X 29"D
HV BUSS: 89.5"H
LV BUSS: 81"H
60 HERTZ, CLASS AA/FA, 80 DEG. C RISE, 5.57% IMPEDANCE, ALUMINIM
WINDINGS, HV LEFT/TOP, LV RIGHT, MFG. 1994
HIGH VOLTAGE: 13800 DELTA 95 KV BIL
LOW VOLTAGE: 480Y/277 10 KV BIL
TAPS: 14400-14100-13800-13500-13200
TOTAL WEIGHT: 8200 LBS.
CORE & COILS: 6770 LBS.
DIMENSIONS: 96"H X 86"W X 52"D
CORE & COILS: 81"H X 69"W X 29"D
HV BUSS: 89.5"H
LV BUSS: 81"H
