22500 KVA, Pri 112500Y/64952, Sec 4160 D X 4160 D, 2000, PENNSYLVANIA:1
SUBSTATION TRANSFORMER WITH DUAL LOW VOLTAGE
Product Number:
041101
Full Product Description

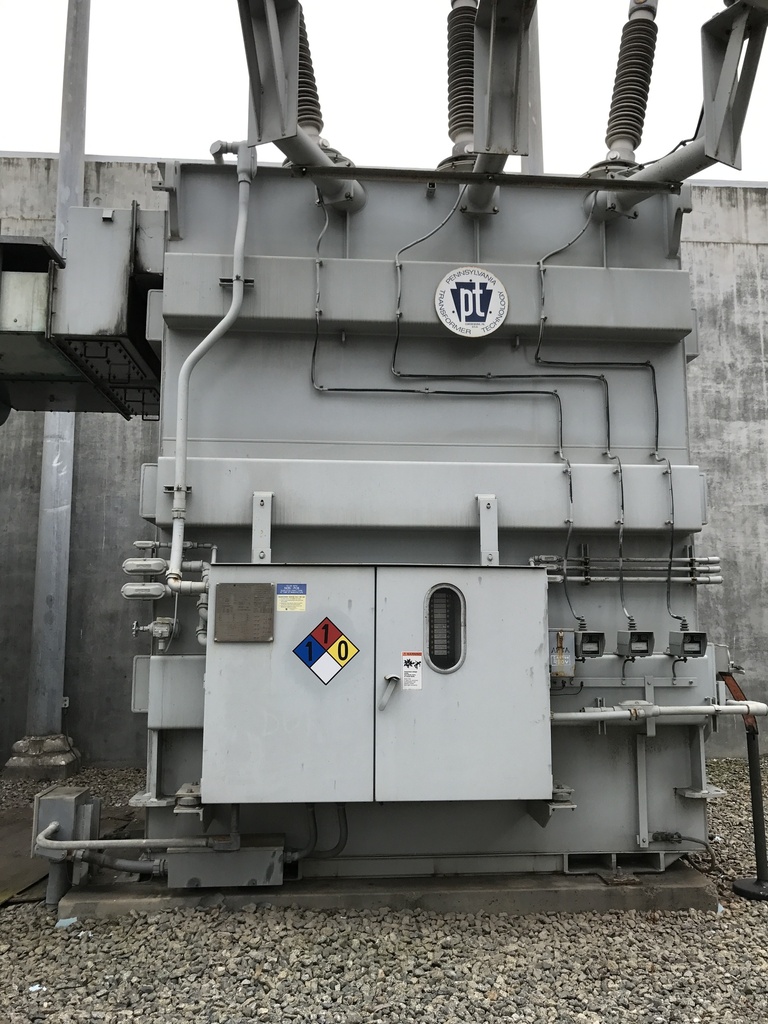

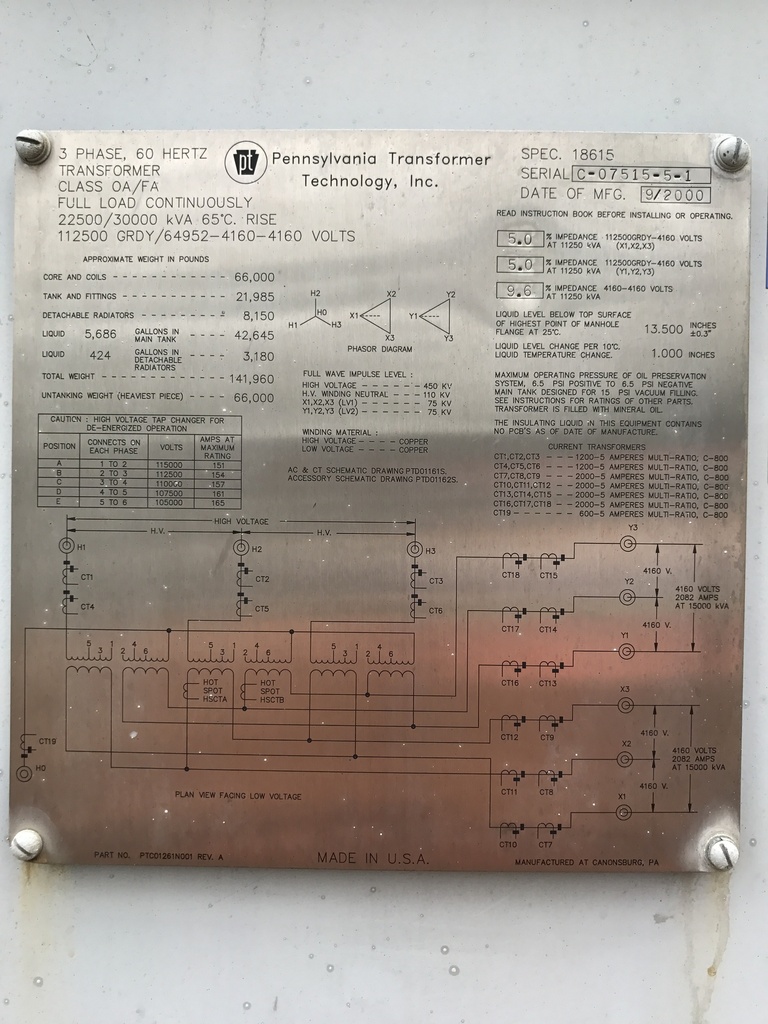

ONE (1) 22500/30000 KVA PENNSYLVANIA TRANSFORMER TECHNOLOGY SUBSTATION
TRANSFORMER, 3 PHASE, 60 HERTZ, CLASS OA/FA, 65 DEG. C RISE,
COPPER WINDINGS, 6 X 1200:5 HV MRCT'S C800, 6 X 2000:5 LV-1 MRCT'S
C800, 6 X 2000:5 LV-2 MRCT'S C800, 1 X 600:5 H0 MRCT C800,
MFG. 2000
IMPEDANCE:
11250 KVA: 112500GRDY TO 4160 VOLTS - 5.0%
11250 KVA: 112500GRDY TO 4160 VOLTS - 5.0%
11250 KVA: 4160 VOLTS TO 4160 VOLTS - 9.6%
HIGH VOLTAGE: 112500GRDY/64952 BIL: 450 KV
LOW VOLTAGE 1: 4160 D BIL: 75 KV
LOW VOLTAGE 2: 4160 D BIL: 75 KV
TAPS: 115000-112500-110000-107500-105000
TOTAL WEIGHT: 141,960 LBS.
CORE & COILS: 66,000 LBS.
TANK & FIT.: 21,985 LBS.
RADIATORS: 8,150 LBS. (DETACHABLE)
MAIN TANK OIL: 42,645 LBS. (5,686 GALS.)
RADIATOR OIL: 3,180 LBS. (424 GALS.)
