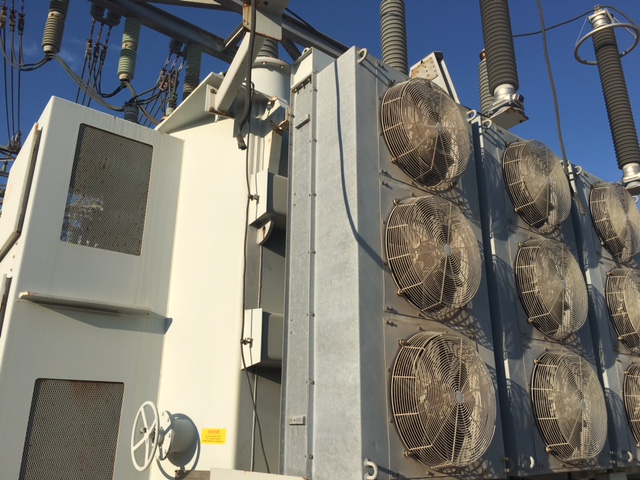

160000 KVA, Pri 239000Y/137990, Sec 13200 D x 13200 D, WAUKESHA, 2001:1
GENERATOR STEP-UP TRANSFORMER
Product Number:
041068
Full Product Description
ONE (1) 160 MVA WAUKESHA GENERATOR STEP-UP TRANSFORMER, 3 PHASE, 60 HERTZ,
CLASS FOA, 65 DEG. C RISE, IMPEDANCE SHOWN BELOW, COPPER WINDINGS,
CONSERVATOR, MFG. 2001

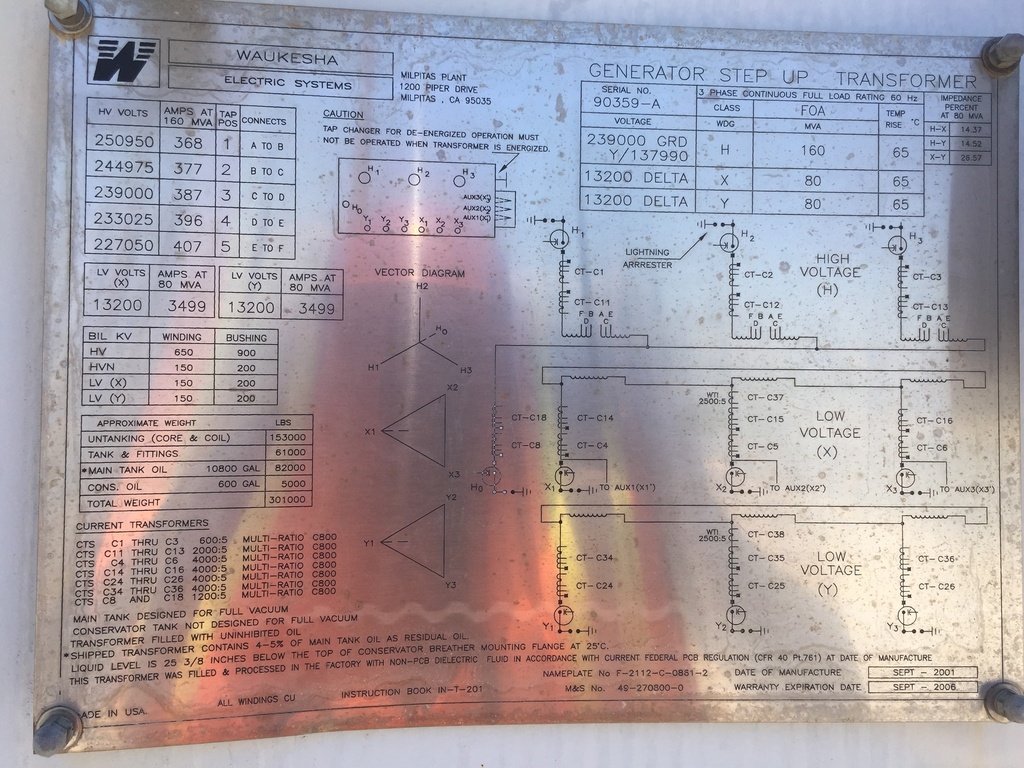

HIGH VOLTAGE: 239000GRDY/137990 BIL: 650 KV @ 160 MVA
LOW VOLTAGE: 13200 DELTA BIL: 150 KV @ 80 MVA
LOW VOLTAGE: 13200 DELTA BIL: 150 KV @ 80 MVA
TAPS: 250950-244975-239000-233025-227050
IMPEDANCE:
H-X 14.37%
H-Y 14.52%
X-Y 26.57%
TOTAL WEIGHT: 301,000 LBS.
CORE & COILS: 153,000 LBS.
TANK & FIT.: 61,000 LBS.
MAIN OIL: 82,000 LBS. (10,800 GALS.)
CONSERVATOR OIL: 5,000 LBS. (600 GALS.)
CLASS FOA, 65 DEG. C RISE, IMPEDANCE SHOWN BELOW, COPPER WINDINGS,
CONSERVATOR, MFG. 2001
HIGH VOLTAGE: 239000GRDY/137990 BIL: 650 KV @ 160 MVA
LOW VOLTAGE: 13200 DELTA BIL: 150 KV @ 80 MVA
LOW VOLTAGE: 13200 DELTA BIL: 150 KV @ 80 MVA
TAPS: 250950-244975-239000-233025-227050
IMPEDANCE:
H-X 14.37%
H-Y 14.52%
X-Y 26.57%
TOTAL WEIGHT: 301,000 LBS.
CORE & COILS: 153,000 LBS.
TANK & FIT.: 61,000 LBS.
MAIN OIL: 82,000 LBS. (10,800 GALS.)
CONSERVATOR OIL: 5,000 LBS. (600 GALS.)
