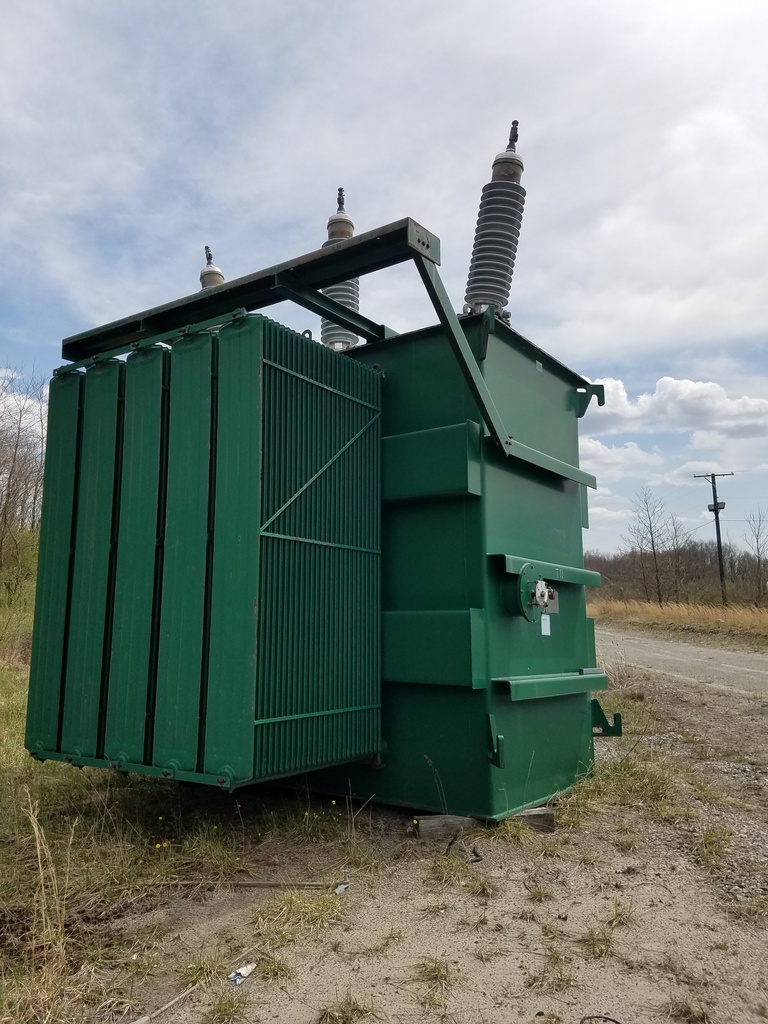

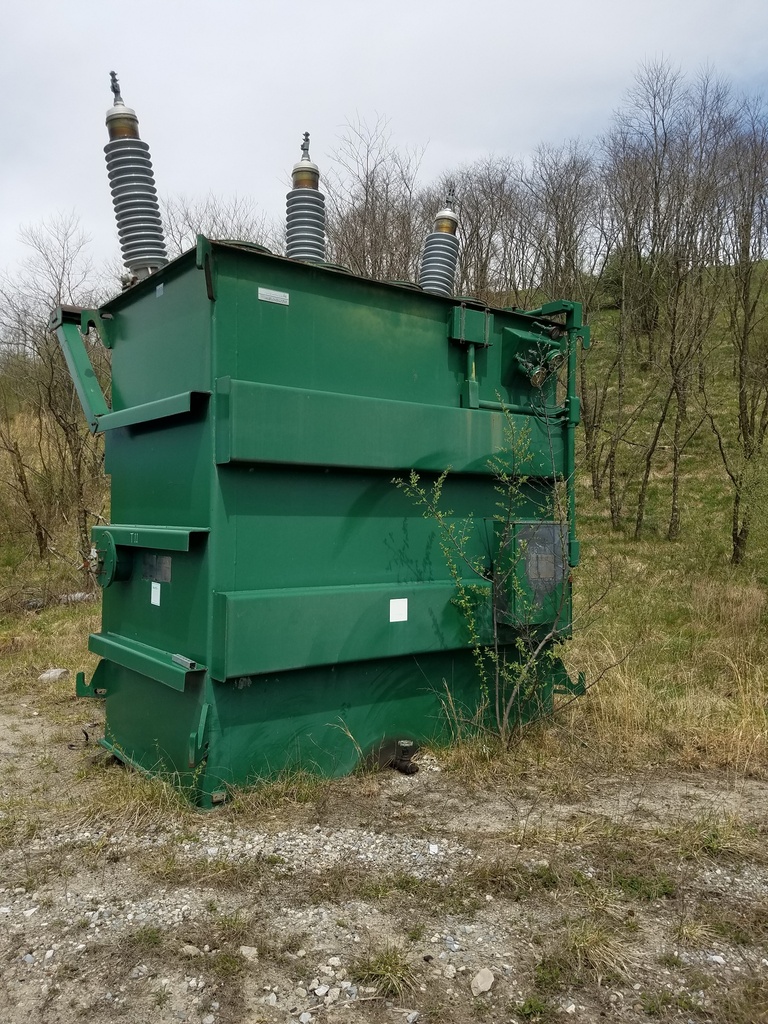

10000/11200 KVA, Pri 138000 D, Sec 22900Y/13220 X 12470Y/7200, GS HEVI-DUTY:1
DUAL VOLTAGE SUBSTATION TRANSFORMER
Product Number:
041022
Full Product Description

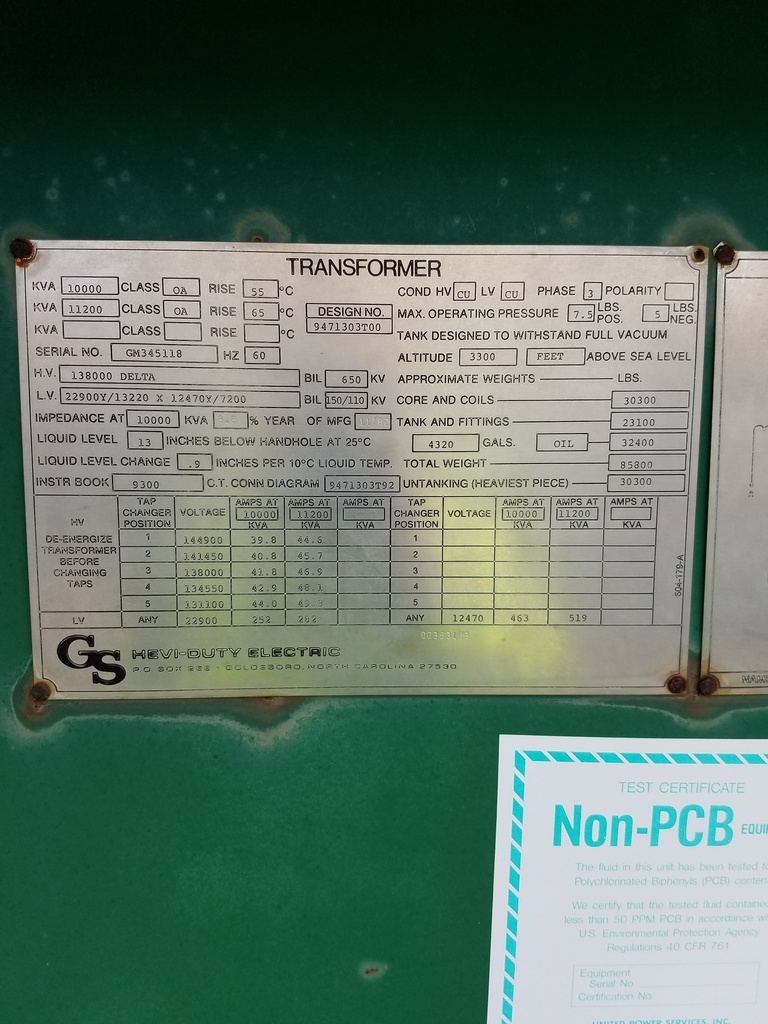

ONE (1) 10/11.2 MVA GS HEVI-DUTY ELECTRIC DUAL VOLTAGE SUBSTATION TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS OA, 55/65 DEG. C RISE, 8.8% IMPEDANCE, COPPER
WINDINGS
HIGH VOLTAGE: 138000 DELTA BIL: 650 KV
LOW VOLTAGE: 22900Y/13220 BIL: 150 KV
LOW VOLTAGE: 12470Y/7200 BIL: 110 KV
TAPS: 144900-141450-138000-134550-131100
TOTAL WEIGHT: 85,800 LBS.
CORE & COILS: 30,300 LBS.
TANK & FIT.: 23,100 LBS.
OIL: 32,400 LBS. (4,320 GALS.)
