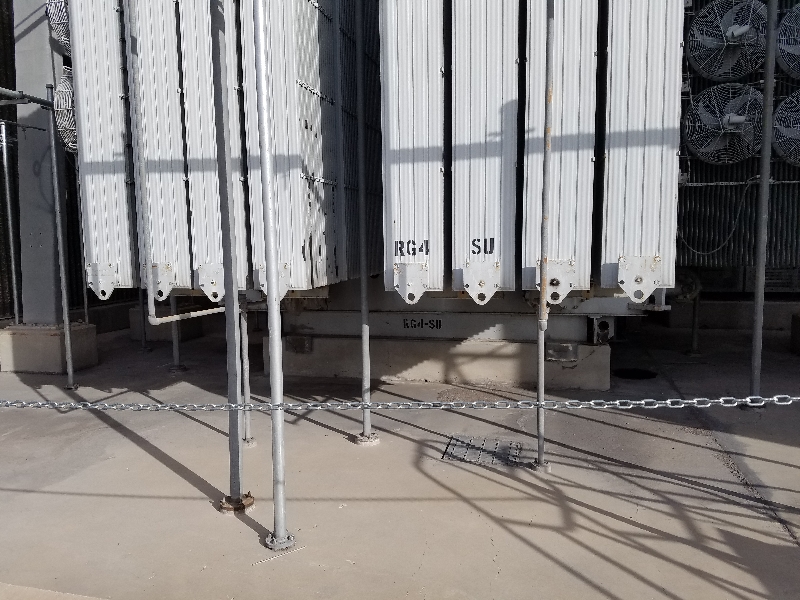

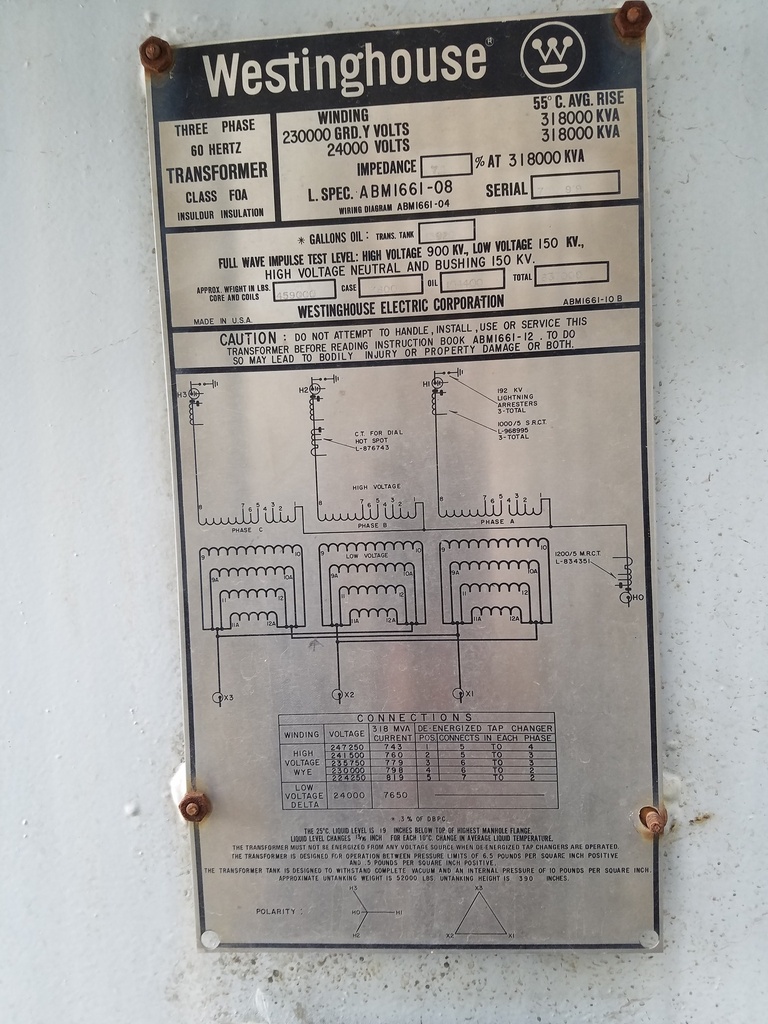

318000 KVA, Pri 230000 Y, Sec 24000 D, WESTINGHOUSE:1
SUBSTATION TRANSFORMER
Product Number:
040894
Full Product Description
ONE (1) 318 MVA WESTINGHOUSE SUBSTATION TRANSFORMER, 3 PHASE, 60 HERTZ,
CLASS FOA, 55 DEG. C RISE, 7.9% IMPEDANCE
HIGH VOLTAGE: 230000 GRD Y BIL: 900 KV
LOW VOLTAGE: 24000 DELTA BIL: 150 KV
TAPS: 247250-241500-235750-230000-224250
TOTAL WEIGHT: 637,000 LBS.
CORE & COILS: 459,000 LBS.
TANK & FIT: 73,600 LBS.
OIL: 104,400 LBS. (13,920 GALS.)
CLASS FOA, 55 DEG. C RISE, 7.9% IMPEDANCE
HIGH VOLTAGE: 230000 GRD Y BIL: 900 KV
LOW VOLTAGE: 24000 DELTA BIL: 150 KV
TAPS: 247250-241500-235750-230000-224250
TOTAL WEIGHT: 637,000 LBS.
CORE & COILS: 459,000 LBS.
TANK & FIT: 73,600 LBS.
OIL: 104,400 LBS. (13,920 GALS.)
