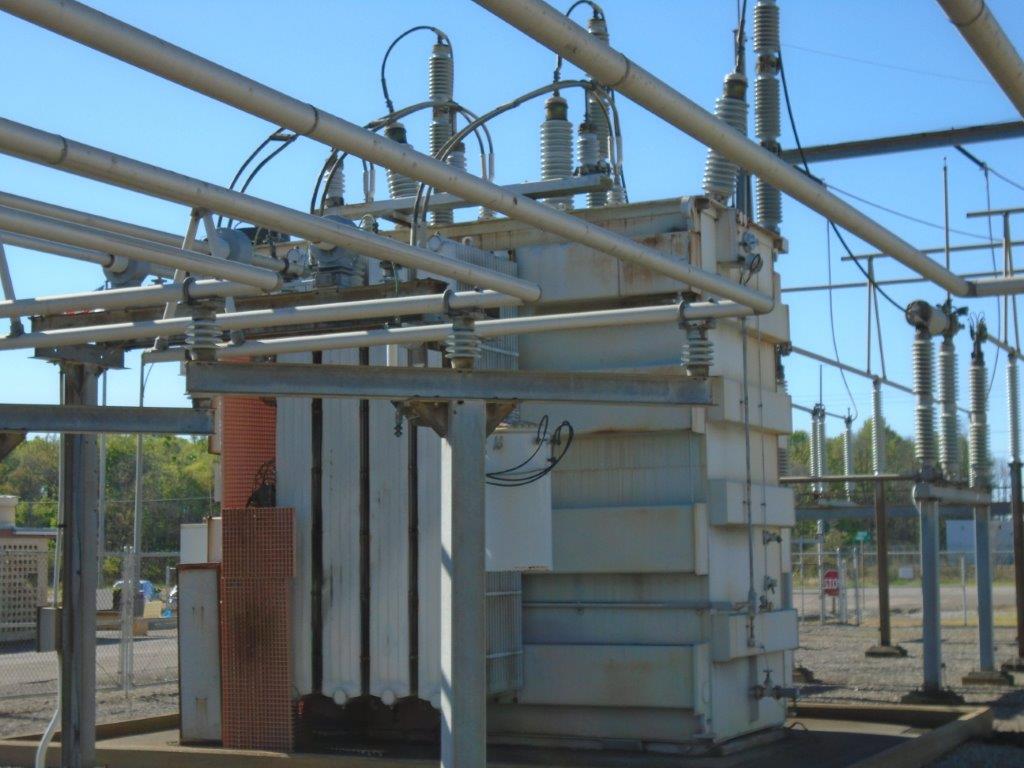

22.5/42 MVA, Pri 46000 X 161000 D, Sec 13200Y/7620, GENERAL ELECTRIC, LTC:1
LOAD TAP CHANGING TRANSFORMER WITH DUAL HIGH VOLTAGE
Product Number:
040722
Full Product Description

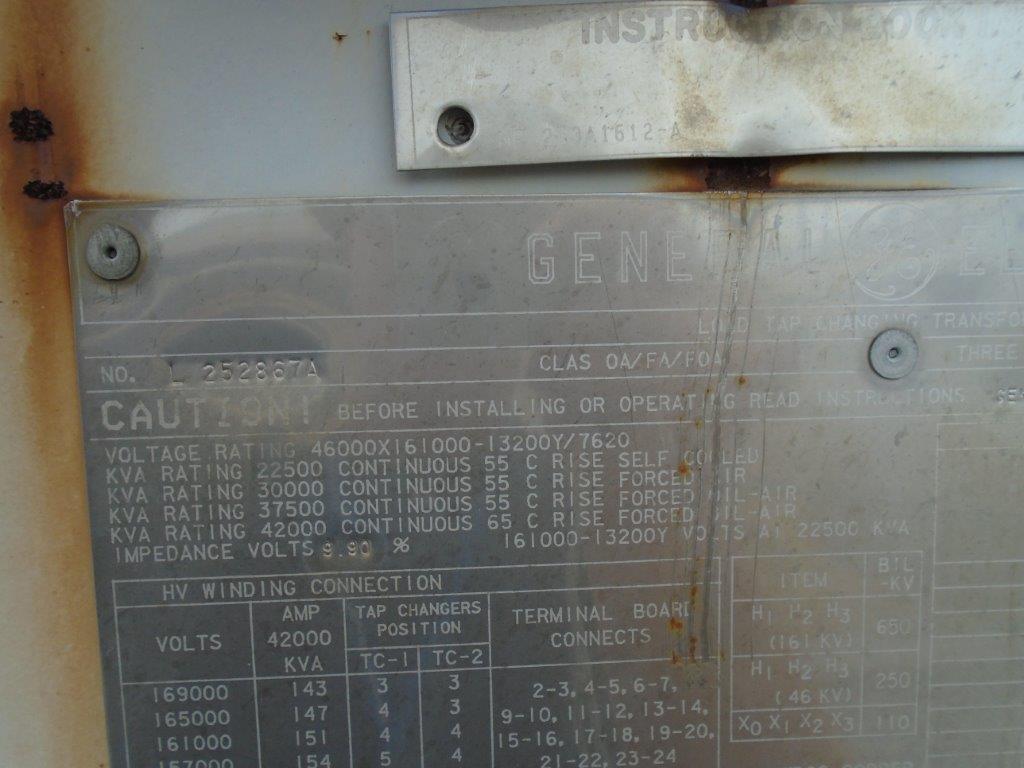

ONE (1) 22500/30000/37500/42000 KVA GENERAL ELECTRIC LOAD TAP CHANGING
TRANSFORMER, 3 PHASE, 60 HERTZ, CLASS OA/FA/FOA, 55/65 DEG. C
RISE, 9.90% IMPEDANCE, COPPER WINDINGS
HIGH VOLTAGE: 161000 DELTA BIL: 650 KV
HIGH VOLTAGE: 46000 DELTA BIL: 250 KV
LOW VOLTAGE: 13200Y/7640 BIL: 110 KV
HV TAPS: 169000-165000-161000-157000-153000
HV TAPS: 46000
LTC TAPS: 14520 - 11860 IN 32 STEPS
TOTAL WEIGHT: 186,100 LBS.
CORE & COILS: 64,700 LBS.
TANK & FIT.: 43,000 LBS.
MAIN TANK OIL: 77,300 LBS. (10,380 GALS.)
LTC OIL: 1,100 LBS. (150 GALS.)
