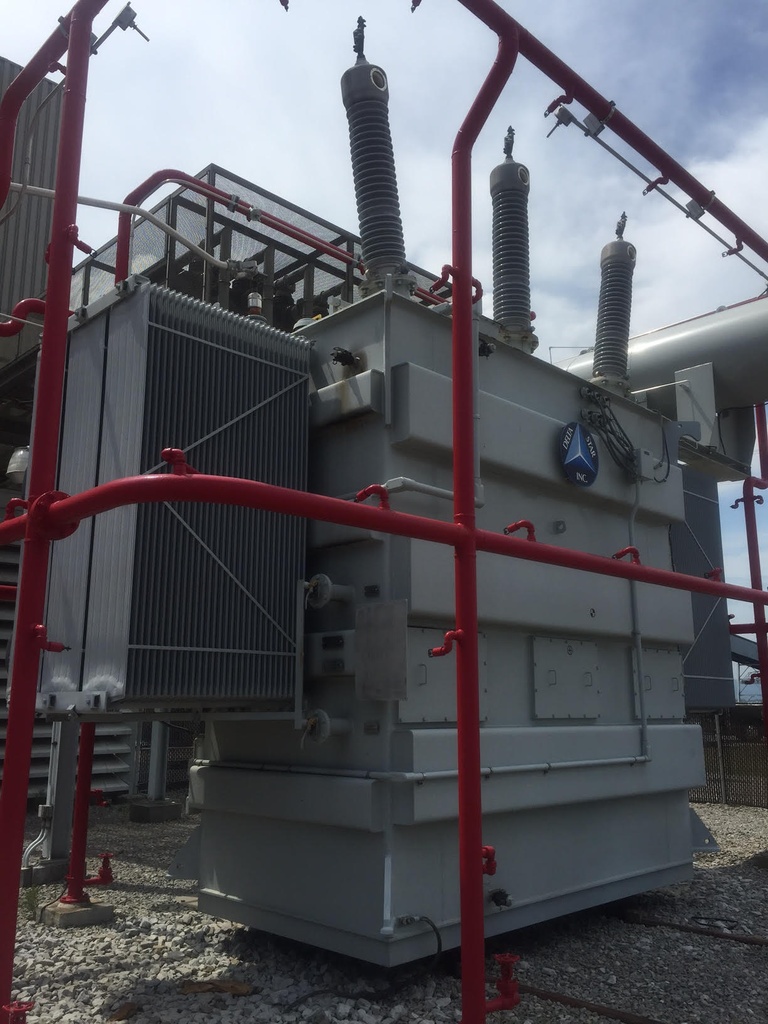

25/46.7 MVA, Pri 161000GRDY/92950, Sec 4160Y/2400 X 4160Y/2400, 2010, DELTA STAR
SUBSTATION TRANSFORMER
Product Number:
040703
Full Product Description
ONE (1) 25/28/33.3/37.3/41.7/46.7 MVA DELTA STAR SUBSTATION TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C RISE, 5.54%
IMPEDANCE, COPPER WINDINGS, MFG. 2010
HIGH VOLTAGE: 161000GRDY/92950 BIL: 750 KV
HV NEUTRAL: BIL: 250 KV
LOW VOLTAGE (X): 4160Y/2400 BIL: 95 KV
LOW VOLTAGE (Y): 4160Y/2400 BIL: 95 KV
LV XO NEUTRAL: BIL: 95 KV
LV YO NEUTRAL: BIL: 95 KV
TAPS: 169050-165025-161000-156975-152950
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C RISE, 5.54%
IMPEDANCE, COPPER WINDINGS, MFG. 2010
HIGH VOLTAGE: 161000GRDY/92950 BIL: 750 KV
HV NEUTRAL: BIL: 250 KV
LOW VOLTAGE (X): 4160Y/2400 BIL: 95 KV
LOW VOLTAGE (Y): 4160Y/2400 BIL: 95 KV
LV XO NEUTRAL: BIL: 95 KV
LV YO NEUTRAL: BIL: 95 KV
TAPS: 169050-165025-161000-156975-152950
