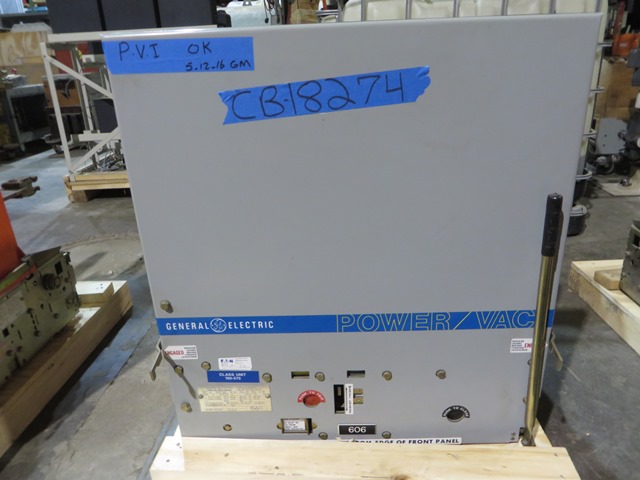

1200 Amp, GENRAL ELECTRIC, VB1-13.8-1000-1, 15 KV, ELECTRIC, 125VDC C&T:
VACUUM CIRCUIT BREAKER
Product Number:
040694
Full Product Description
CB-18274
ONE (1) 1200 AMP GE VACUUM CIRCUIT BREAKER
TYPE VB1-13.8-1000-1
15 KV MAX
3PH
60 Hz
95 KV BIL
5 CYCLE INTERRUPT
37 kA SHORT CIRCUIT
1.3 RATED VOLTAGE K FACTOR
77 kA CLOSE & LATCH
125 VDC CLOSE & TRIP
125 VDC CHARGING MOTOR
CONNECTION DIAGRAM: 0209B8201P002
ML-18 OPERATING MECHANISM
VAC. INTER. TYPE: 44B3
ELECTRICALLY OPERATED
WEIGHT 470 LBS
IB: GEK-86132
