20000/37330 KVA, Pri 115000Y/66400, Sec 13800 D, 2009, ABB, COPPER, UNUSED:1

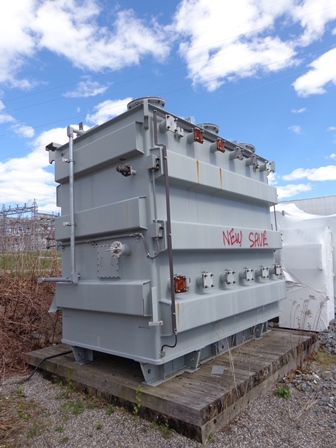

UNUSED GENERATOR STEP-UP TRANSFORMER
Product Number:
040649
Full Product Description
ONE (1) UNUSED 20000/22400/26670/29870/33330/37330 KVA ABB GSU TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C RISE, 7.27%
IMPEDANCE, COPPER WINDINGS, REMOVABLE RADIATORS, TOP/TOP BUSHINGS,
3 X 2000:5 LV MRCT'S, 3 X 600:5 HV MRCT'S, 1 X 400:5 HV NEUTRAL MRCT,
3 X 18 KV CLASS/15 KV MCOV ARRESTERS, 3 X 90 KV CLASS/70 KV MCOV
ARRESTERS, MFG. 2009
HIGH VOLTAGE: 115000Y/66400 BIL: 550 KV
LOW VOLTAGE: 13800 DELTA BIL: 110 KV
TAPS: 120750-117875-115000-112125-109250
TOTAL WEIGHT: 117,584 LBS.
CORE & COILS: 49,778 LBS.
TANK & FIT.: 33,455 LBS.
FLUID: 34,351 LBS. (4,840 GALS.)
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 55/65 DEG. C RISE, 7.27%
IMPEDANCE, COPPER WINDINGS, REMOVABLE RADIATORS, TOP/TOP BUSHINGS,
3 X 2000:5 LV MRCT'S, 3 X 600:5 HV MRCT'S, 1 X 400:5 HV NEUTRAL MRCT,
3 X 18 KV CLASS/15 KV MCOV ARRESTERS, 3 X 90 KV CLASS/70 KV MCOV
ARRESTERS, MFG. 2009
HIGH VOLTAGE: 115000Y/66400 BIL: 550 KV
LOW VOLTAGE: 13800 DELTA BIL: 110 KV
TAPS: 120750-117875-115000-112125-109250
TOTAL WEIGHT: 117,584 LBS.
CORE & COILS: 49,778 LBS.
TANK & FIT.: 33,455 LBS.
FLUID: 34,351 LBS. (4,840 GALS.)
