138000/230000 KVA, Pri 230000 Y, Sec 18000 D, 2016, GE PROLEC, UNUSED:1

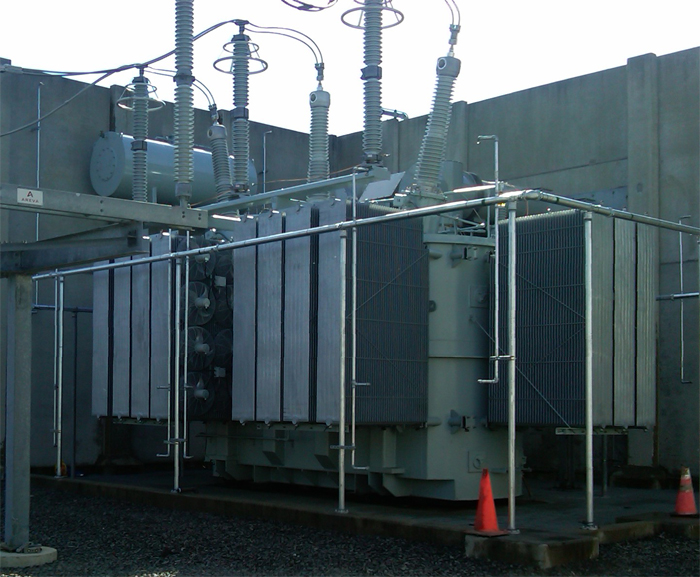

UNUSED GENERATOR STEP-UP TRANSFORMER
Product Number:
040622
Full Product Description
ONE (1) UNUSED 138/184/230 MVA GE PROLEC GENERATOR STEP-UP TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS ONAN/ONAF/ONAF, 65 DEGREE C RISE, 7.826%
IMPEDANCE, COPPER WINDINGS, 6 X 800:5 HV MRCT'S C800, 6 X 8000:5 LV
MRCT'S C800, 1 X 8000:5 AX SINGLE RATIO C200 CT, 2 X 800:5 HV NEUTRAL
MRCT'S C800, TOP X TOP BUSHINGS, MFG. 2016
HIGH VOLTAGE: 230000 WYE BIL: 900 KV
LOW VOLTAGE: 18000 DELTA BIL: 150 KV
TAPS: 218500-224250-230000-235750-241500
TOTAL WEIGHT: 374,654 LBS.
CORE & COILS: 200,075 LBS.
TANK & FIT.: 86,684 LBS.
MAIN TANK OIL: 76,251 LBS. (10,153 GALS.)
RADIATOR OIL: 8,497 LBS. (1,131 GALS.)
CONSERVATOR OIL: 3,148 LBS. (419 GALS.)
SHIPPING: 240,917 LBS. (WITHOUT OIL)
SHIPPING DIMS: 173"H X 288"L X 134"W
