3750/5000 KVA, Pri 13200 D, Sec 4160Y/2400, 1997, SQUARE D, CAST COIL, INDOOR:1
INDOOR CAST COIL TRANSFORMER
Product Number:
040559
Full Product Description
ONE (1) 3750/5000 KVA SQUARE D INDOOR DRY TYPE CAST COIL TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS AA/FA, 80 DEG. C RISE, 5.52% IMPEDANCE,

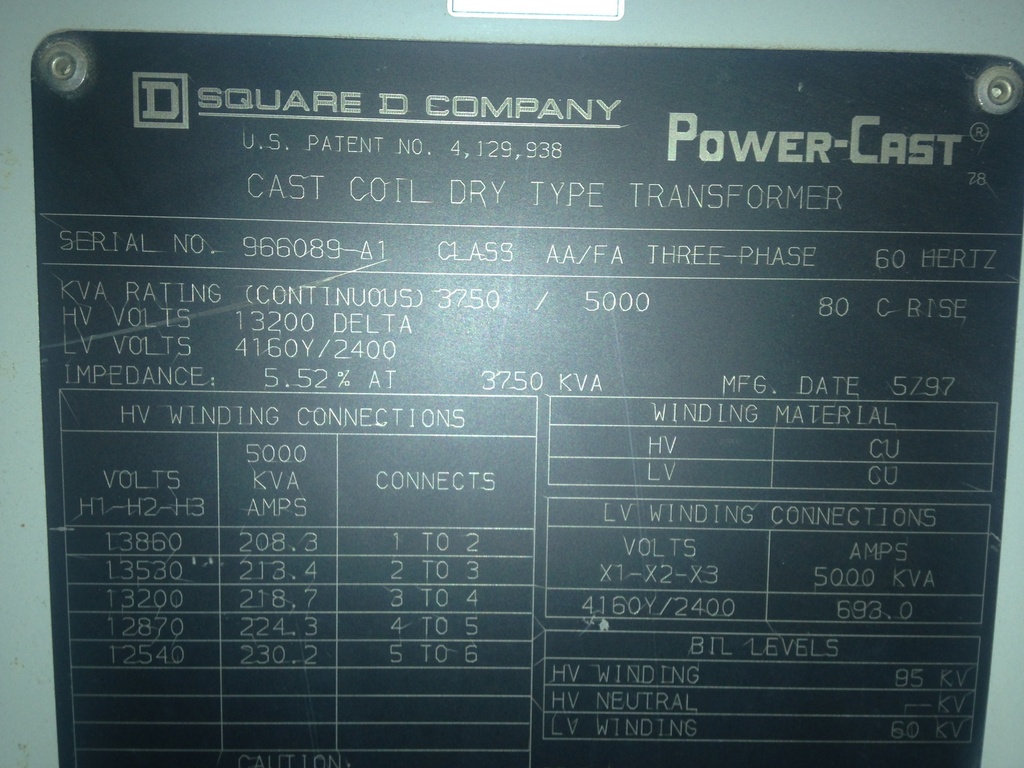

COPPER WINDINGS, HV LEFT FACING NAMEPLATE, LV RIGHT, MFG. 1997
HIGH VOLTAGE: 13200 DELTA BIL: 95 KV
LOW VOLTAGE: 4160Y/2400 BIL: 60 KV
TAPS: 13860-13530-13200-12870-12540
TOTAL WEIGHT: 22,500 LBS.
CORE & COILS: 20,400 LBS.
DIMENSIONS: 113"H X 125"W X 68"D
