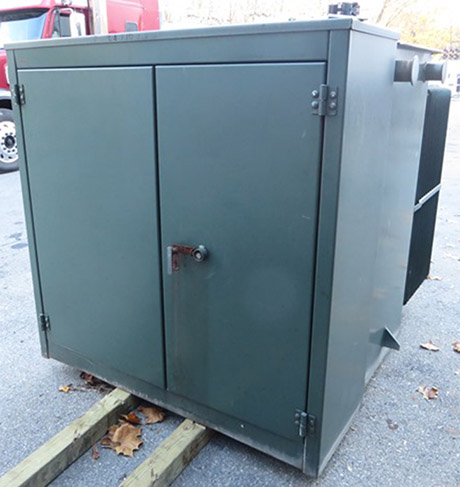

1000 KVA, Pri 13800 D, Sec 208Y/120, BALTEAU, DEAD FRONT, LOOP FEED, ALUMINUM:1
PADMOUNT TRANSFORMER
Product Number:
040231
Full Product Description
T-5733:

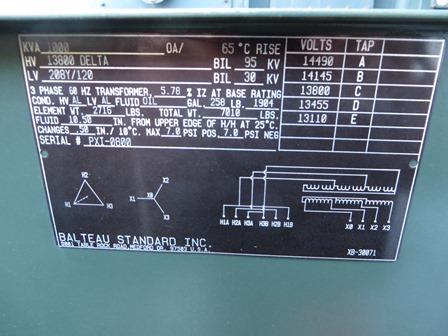

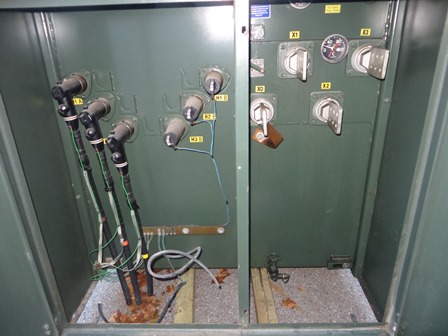

ONE (1) 1000 KVA BALTEAU COMPARTMENTALIZED PADMOUNT TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS OA, 65 DEG. C RISE, 5.78% IMPEDANCE, DEAD FRONT,
LOOP FEED, ALUMINUM WINDINGS, DRAIN & SAMPLE VALVE, PRESSURE RELIEF
VALVE, LIQUID TEMPERATURE GAUGE, LIQUID LEVEL GAUGE, S/N PXI-0800
HIGH VOLTAGE: 13800 DELTA BIL: 95 KV
LOW VOLTAGE: 208Y/120 BIL: 30 KV
TAPS: 14490-14145-13800-13455-13110
TOTAL WEIGHT: 7,010 LBS.
OIL: 1,904 LBS. (258 GALS.)
DIMENSIONS: 60"H X 60"W X 75"D Low Voltage Bushing (X0, X2): 35" (X1, X3): 43" High Voltage Bushing HV1: 42.5", HV2: 37.5", HV3: 32.5"
