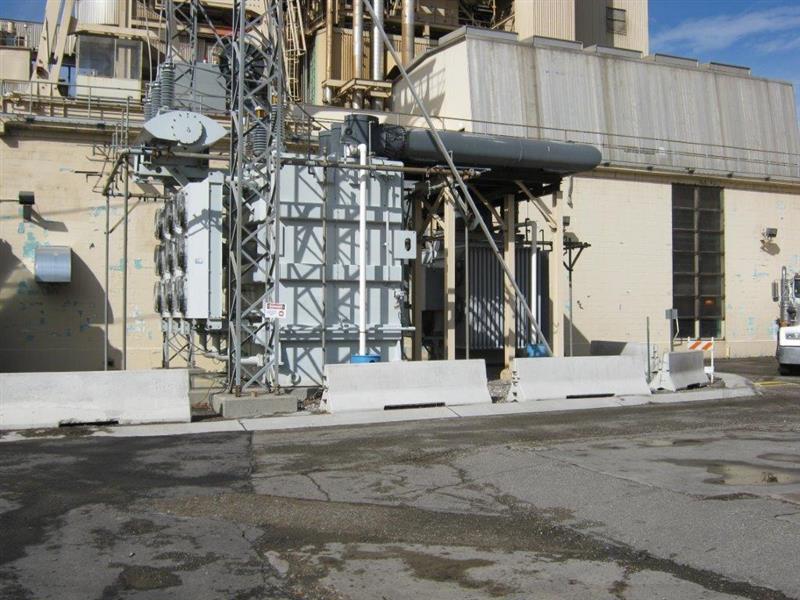

192000 KVA, Pri 100000Y/57735, Sec 18000 D, ABB, 1991, COPPER:1
GENERATOR STEP-UP TRANSFORMER
Product Number:
039767
Full Product Description
ONE (1) 192 MVA ABB GENERATOR STEP-UP TRANSFORMER, 3 PHASE, 60 HERTZ,
CLASS FOA, 65 DEG. C RISE, 9.7% IMPEDANCE, COPPER WINDINGS,
6 X 2000:5 HV MRCT'S, 1 X 600:5 LV HOT SPOT CT, 1 X 2000:5
NEUTRAL MRCT, CONSERVATOR
HIGH VOLTAGE: 100000Y/57735 BIL: 450 KV
LOW VOLTAGE: 18000 DELTA BIL: 150 KV
TAPS: 105000-102500-100000-97500-95000
TOTAL WEIGHT: 318,947 LBS.
CORE & COILS: 190,400 LBS.
TANK & FIT.: 49,672 LBS.
OIL: 78,875 LBS. (10,517 GALS.)
CLASS FOA, 65 DEG. C RISE, 9.7% IMPEDANCE, COPPER WINDINGS,
6 X 2000:5 HV MRCT'S, 1 X 600:5 LV HOT SPOT CT, 1 X 2000:5
NEUTRAL MRCT, CONSERVATOR
HIGH VOLTAGE: 100000Y/57735 BIL: 450 KV
LOW VOLTAGE: 18000 DELTA BIL: 150 KV
TAPS: 105000-102500-100000-97500-95000
TOTAL WEIGHT: 318,947 LBS.
CORE & COILS: 190,400 LBS.
TANK & FIT.: 49,672 LBS.
OIL: 78,875 LBS. (10,517 GALS.)
