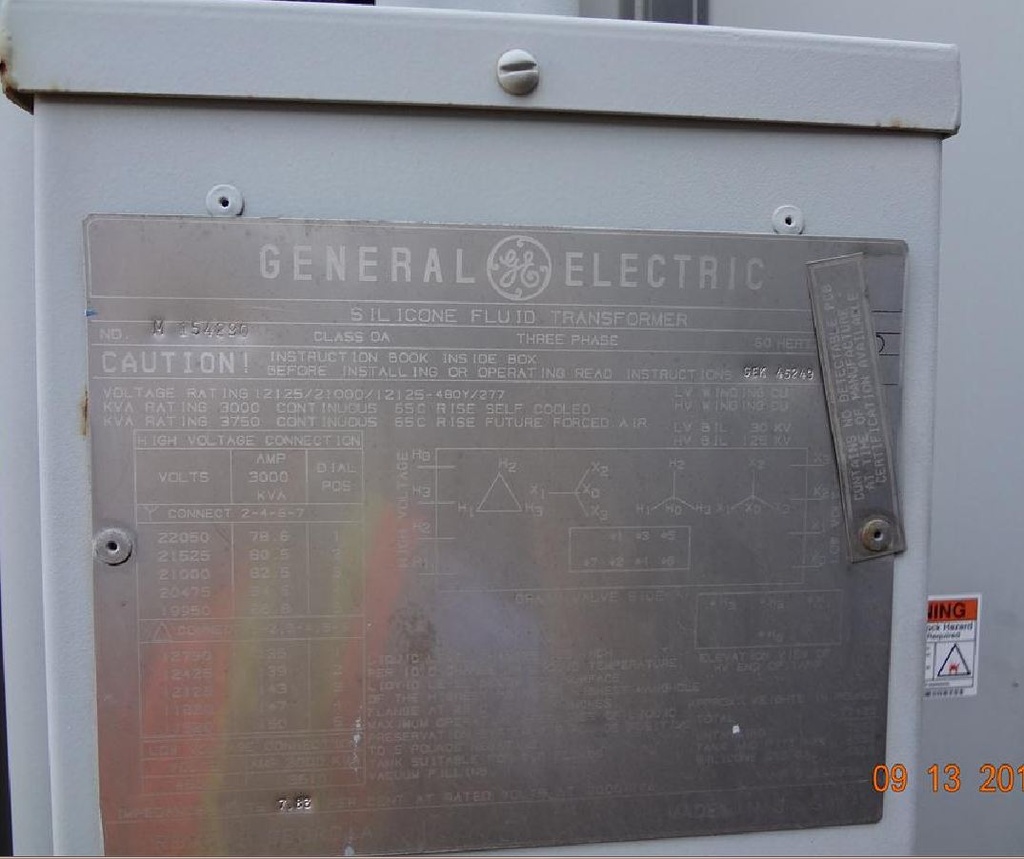

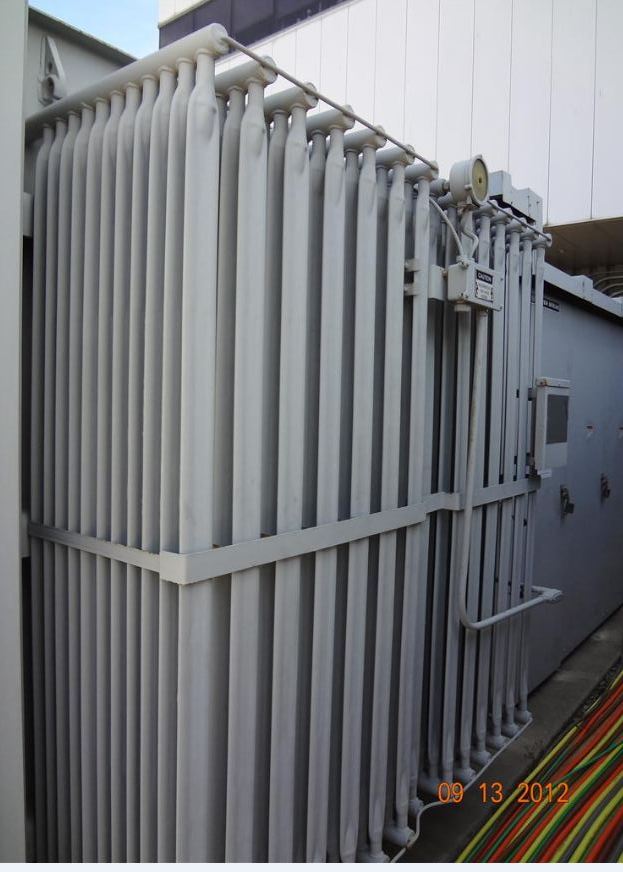

3000 KVA, Pri 21000 D, Sec 480Y/277, GENERAL ELECTRIC, SILICONE, COPPER:1
SUBSTATION TRANSFORMER
Product Number:
037309
Full Product Description
ONE (1) 3000 KVA GENERAL ELECTRIC SUBSTATION TRANSFORMER, SILICONE,
3 PHASE, 60 HERTZ, CLASS OA, 65 DEG. C RISE, 7.83% IMPEDANCE, COPPER
WINDINGS, SIDE X SIDE BUSHINGS
HIGH VOLTAGE: 12125 DELTA BIL: 125 KV<
HIGH VOLTAGE: 21000 DELTA BIL: 125 KV<
LOW VOLTAGE: 480Y/277 BIL: 30 KV<
TAPS: 22050-21525-21000-20475-19950<
TAPS: 12730-12425-12125-11820-11520<
TRANSFORMER WEIGHT: 17,425 LBS.<
COOLANT: 5,325 LBS. (665 GALS.)<
DIMENSIONS: 107"H X 103"W X 85"D<
FOOTPRINT: 84"W X 48"D<
<
<
3 PHASE, 60 HERTZ, CLASS OA, 65 DEG. C RISE, 7.83% IMPEDANCE, COPPER
WINDINGS, SIDE X SIDE BUSHINGS
HIGH VOLTAGE: 12125 DELTA BIL: 125 KV<
HIGH VOLTAGE: 21000 DELTA BIL: 125 KV<
LOW VOLTAGE: 480Y/277 BIL: 30 KV<
TAPS: 22050-21525-21000-20475-19950<
TAPS: 12730-12425-12125-11820-11520<
TRANSFORMER WEIGHT: 17,425 LBS.<
COOLANT: 5,325 LBS. (665 GALS.)<
DIMENSIONS: 107"H X 103"W X 85"D<
FOOTPRINT: 84"W X 48"D<
<
<
