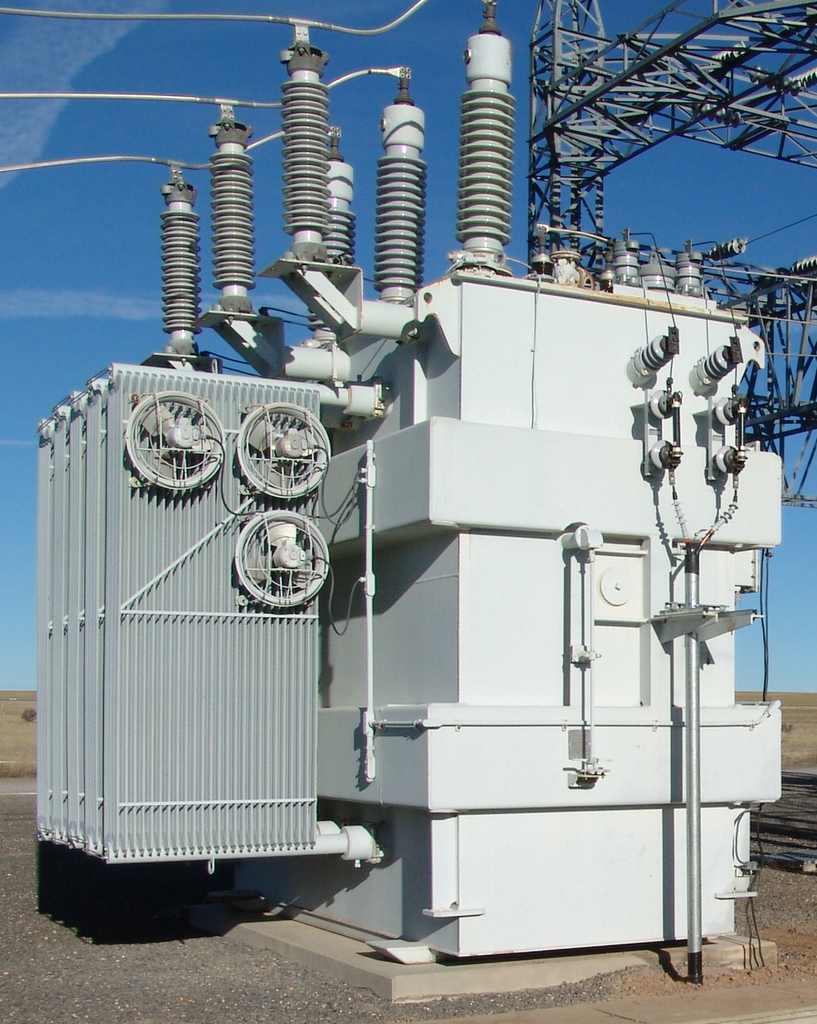

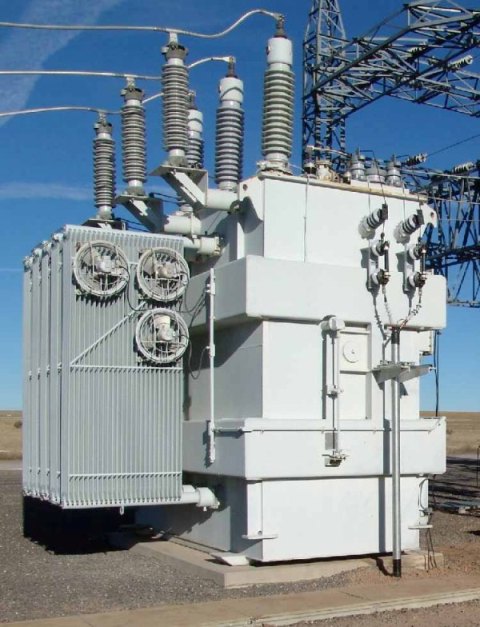

20000/28000 KVA, Pri 115000Y/66395, Sec 69000Y/39837, MCGRAW-EDISON AUTO, LTC
AUTO TRANSFORMER WITH LOAD TAP CHANGING
Product Number:
036342
Full Product Description
ONE (1) 20/22.4/25/28 MVA MCGRAW-EDISON LOAD TAP CHANGING AUTO TRANSFORMER,
3 PHASE, 60 HERTZ, CLASS OA/FA, 55/65 DEG. C RISE, 4.0% IMPEDANCE,
HV, LV, TV ALUMINUM, AV COPPER
HIGH VOLTAGE: 115000Y/66395 BIL: 450 KV
LOW VOLTAGE: 69000Y/39837 BIL: 350 KV
NEUTRAL: BIL: 110 KV
TERTIARY: BIL: 75 KV
TAPS: 120750-117875-115000-112125-109250
LTC: 62100-75900 IN 16 STEPS
TOTAL WEIGHT: 154,800 LBS.
CORE & COILS: 46,800 LBS.
TANK & FIT.: 44,100 LBS.
LTC: 700 LBS.
MAIN TANK OIL: 61,800 LBS. (8,240 GALS.)
LTC OIL: 1,400 LBS. (188 GALS.)
UNTANKING: 46,800 LBS.
