15/20/25 MVA, Pri 138000GRDY/79670, Sec 24940GRDY/14400, WAUKESHA, UNUSED
UNUSED SUBSTATION TRANSFORMER
Product Number:
035832
Full Product Description

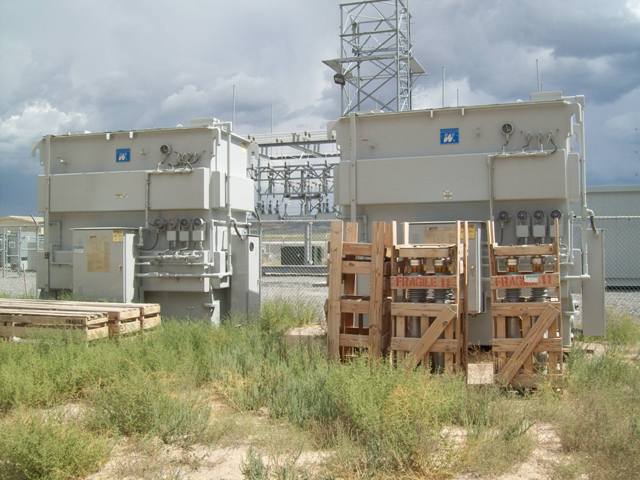

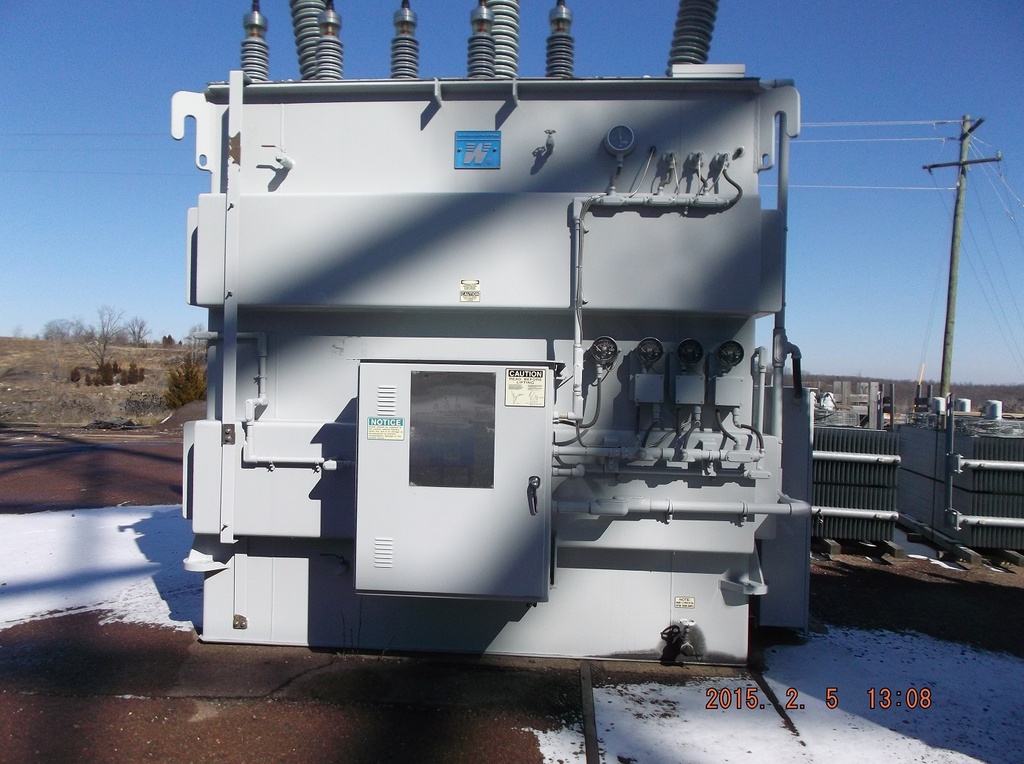

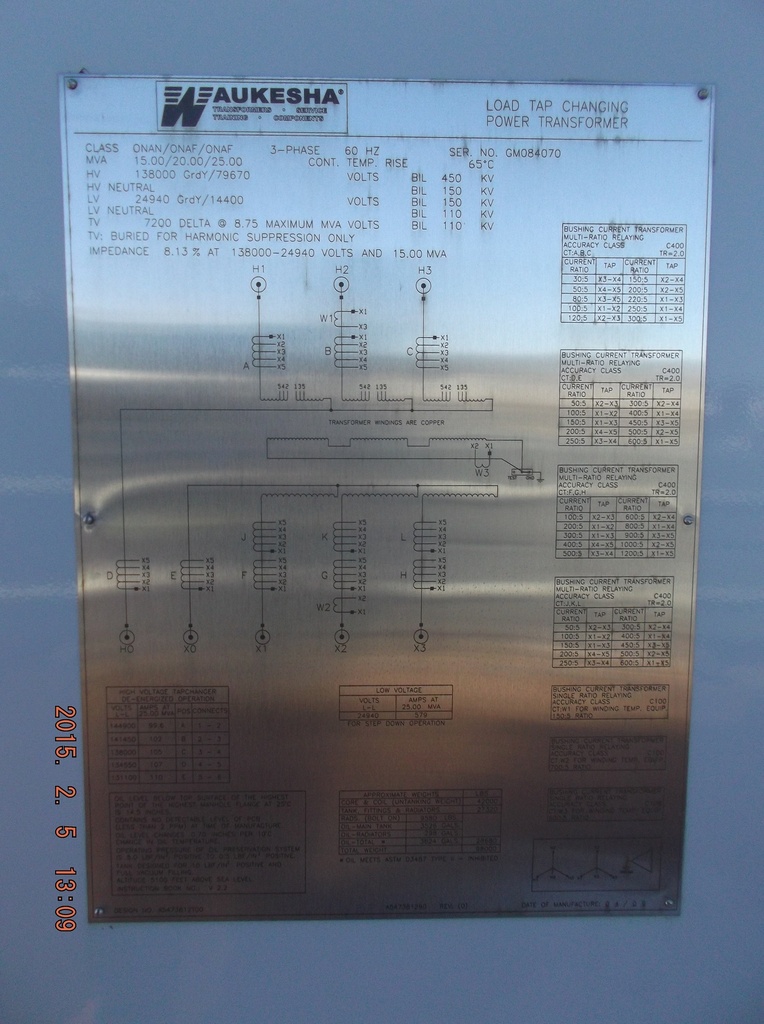

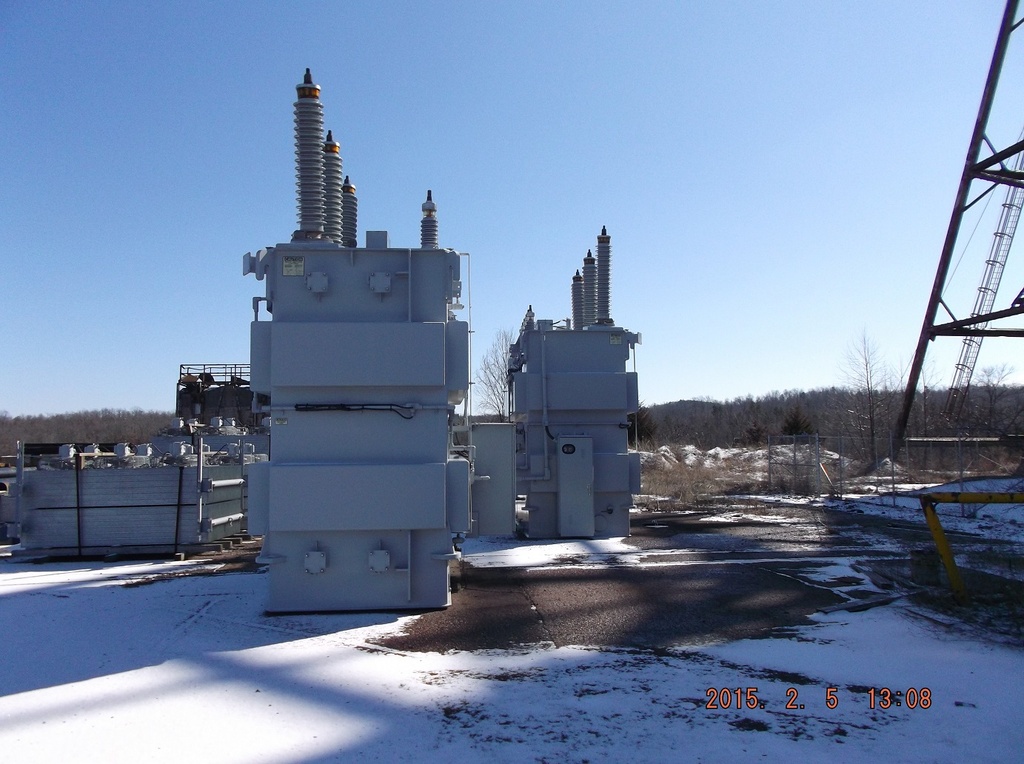

TWO (2) 15/20/25 MVA UNUSED WAUKESHA TRANSFORMERS, 3 PHASE, 60 HZ., 65 DEG. C
RISE, CLASS ONAN/ONAF/ONAF, 8.13% IMPEDANCE, COPPER WINDINGS
HIGH VOLTAGE: 138000 GRDY/79670 BIL: 450 KV
LOW VOLTAGE: 24940 GRDY/14400 BIL: 150 KV
TERTIARY: 7200 DELTA BIL: 110 KV
TAPS: 144900-141450-138000-134550-131100
TOTAL WEIGHT: 98,000 LBS.
CORE & COILS: 42,000 LBS.
TANK & FIT.: 27,320 LBS.

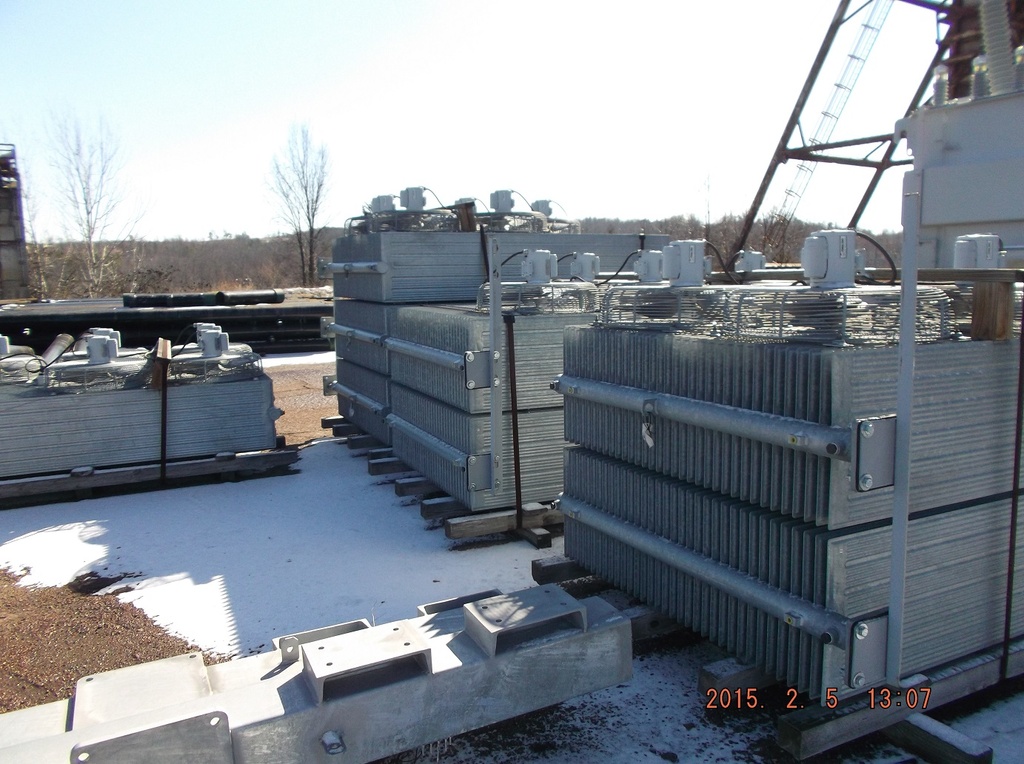

BOLT ON RADS.: 9,580 LBS.
OIL: 28,680 LBS.
MAIN TANK OIL: 3,526 GALS.
RAD. OIL 298 GALS.
