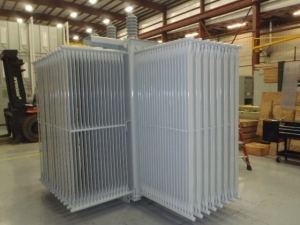

5000/7000 KVA, WESTINGHOUSE, Pri 26400 D, Sec 2400Y/1385, SUBSTATION
SUBSTATION TRANSFORMER
Product Number:
032920
Full Product Description
ONE (1) 5000/6250/7000 KVA WESTINGHOUSE SUBSTATION TRANSFORMER, 3 PHASE,
60 HERTZ, CLASS ONAN/ONAF, 55/65 DEGREES C RISE, 7.1% IMPEDANCE,
ALUMINUM WINDINGS, DRAIN AND SAMPLE VALVE, DIAL TYPE THERMOMETER
WITH CONTACTS, LIQUID LEVEL GAUGE, PRESSURE VACUUM GAUGE, PRESSURE
RELIEF DEVICE, HV ARRESTERS BRACKET, HV AND NEUTRAL TOP MOUNTED

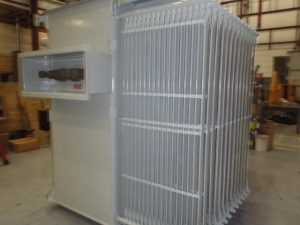

BUSHINGS, LV THROAT MOUNTED BUSHINGS IN AN AIR TERMINAL CHAMBER
HIGH VOLTAGE: 26400 DELTA BIL: 200 KV
LOW VOLTAGE: 2400Y/1385 BIL: 60 KV
TAPS: 27720-27060-26400-25740-25080
TOTAL WEIGHT: 23256 LBS.
CORE & COILS: 11363 LBS.
TANK & FITTINGS: 5811 LBS.
OIL: 811 GALLONS 6082 LBS.
DIMENSIONS: 114"H X 124"W X 88"D
LV ATC: 57.5"H X 45.5"W X 13"D
60 HERTZ, CLASS ONAN/ONAF, 55/65 DEGREES C RISE, 7.1% IMPEDANCE,
ALUMINUM WINDINGS, DRAIN AND SAMPLE VALVE, DIAL TYPE THERMOMETER
WITH CONTACTS, LIQUID LEVEL GAUGE, PRESSURE VACUUM GAUGE, PRESSURE
RELIEF DEVICE, HV ARRESTERS BRACKET, HV AND NEUTRAL TOP MOUNTED
BUSHINGS, LV THROAT MOUNTED BUSHINGS IN AN AIR TERMINAL CHAMBER
HIGH VOLTAGE: 26400 DELTA BIL: 200 KV
LOW VOLTAGE: 2400Y/1385 BIL: 60 KV
TAPS: 27720-27060-26400-25740-25080
TOTAL WEIGHT: 23256 LBS.
CORE & COILS: 11363 LBS.
TANK & FITTINGS: 5811 LBS.
OIL: 811 GALLONS 6082 LBS.
DIMENSIONS: 114"H X 124"W X 88"D
LV ATC: 57.5"H X 45.5"W X 13"D
